NVIDIA GeForce GTX 470M

NVIDIA GeForce GTX 470M

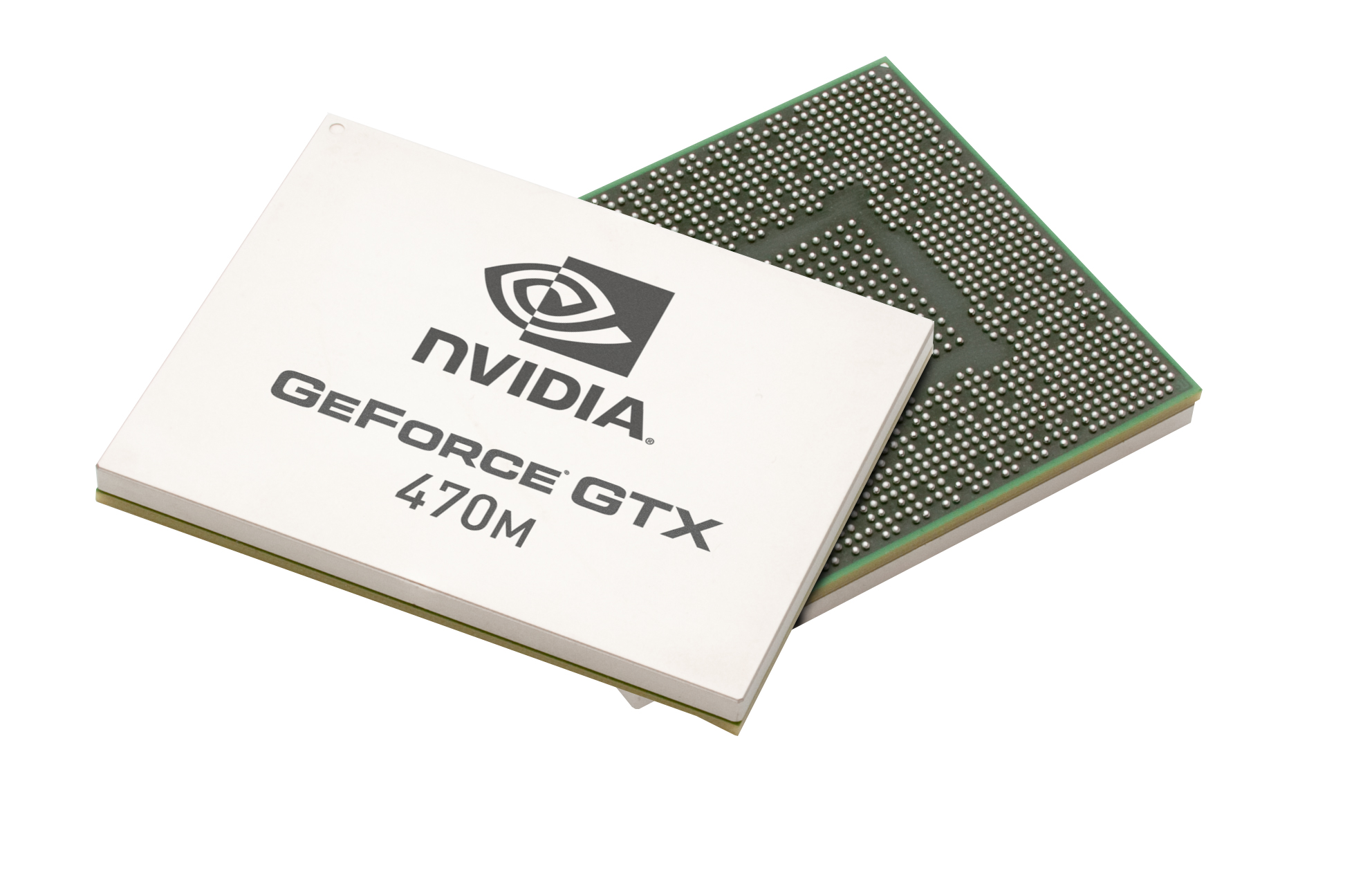

La NVIDIA GeForce GTX 470M es una tarjeta de video de clase alta para portátiles presentada en 2010. Se basa en el núcleo GF104, que está relacionado con la arquitectura Fermi. Por lo tanto, soporta DirectX 11 y OpenGL 4.0. La más veloz GeForce GTX 480M ya se basa en el chip GF100.

Arquitectura GF104

El núcleo GF104 de la GTX 470M se relaciona con el núcleo GF100 de la GeForce GTX 480M y ofrece 352 shaders y un bus de memoria de 192 Bit para GDDR5. Sin embargo, el GTX 470M ofrece sólo 288 núcleos del 352. La arquitectura del GF104 no es comparable con los antiguos núcleos GT215 (por ejemplo, GeForce GTS 350M) o G92b (por ejemplo, GeForce GTX 285M).  A diferencia del GF100 los más pequeños núcleos GF104, GF106, y GF108 no sólo fueron reducidos, sino también considerablemente modificados. En contraste con el GF100, que fue diseñado para aplicaciones profesionales, estos chips apuntan al mercado de consumidores. Ellos presentan más shaders (3x16 en lugar de 2x16), más unidades de textura (8 en lugar de 4) y SFUs por multi-procesador streaming (SM). Como todavía hay sólo 2 warp schedulers (contra 3 grupos shader), Nvidia ahora utiliza ejecución superscalar para usar la mayo cantidad de shaders por SM más eficientemente.

en.wikipedia.org/wiki/Superscalar

En teoría, con eso los shaders pueden ser utilizados más eficientemente y el rendimiento por núcleo es mejorado. Sin embargo, en los peores escenarios el rendimiento también puede ser peor que el del GF100 (y sus predecesores). La protección de momoria ECC, que es importante para aplicaciones profesionales, fue completamente omitida y el hardware FP64 reducido (sólo 1/3 del shader soporta FP64 y con eso sólo 1/12 del rendimiento del FP32). Debido a estas  reducciones, el tamaño del SM  creció apenas 25% a pesar de la mayor cantidad de shaders y warp schedulers más grandes con capacidad de despacho superscalar. Debido a las distintas arquitecturas de shader y a la frecuencia más alta del dominio del shader, el conteo de núcleos no puede ser directamente comparado con los núcleos AMD de la serie Radeon 5000 (como el HD 5850).

Puede encontrar información detallada sobre la arquitectura GF104 (y también sobre la GF106 y GF108) en el artículo sobre la GTX 460 de desktop de Anandtech.

www.anandtech.com/show/3809/nvidias-geforce-gtx-460-the-200-king/2

Rendimiento

Debido a que la GeForce GTX 470M presenta una nueva arquitectura, el rendimiento no es comparable con el de chips más antiguos con un conteo de núcleos similar. En contraste con la HD 5850, que opcionalmente podría usar memoria DDR3, el bus de memoria de 192 Bit es compulsivamente combinado con GDDR5. Además, los chip que se basan en Fermi ofrecen un rendimiento Tessellation más alto que el de chips DX11 de la serie Radeon HD 5000. El rendimiento del GTX470M debe estar un poco más arriba del Mobility Radeon HD 5870. Por lo tanto, todos los juegos modernos de 2010 (excepto Metro 2033 y Crysis) deberían ejecutarse fluentemente con los ajustes de detalles más altos.

Características

Una novedad de los chips GF104/106/108 es el soporte para la salida de Bitstream HD Audio (Blu-Ray) mediante HDMI. Como el Radeon HD 5850, el GTX 470M puede transferir Dolby True HD y DTS-HD bitstream-wise sin pérdidas de calidad a un receptor HiFi.

El GTX470M ofrece la tecnología PureVideo HD para la decodificación de video. El Video Processor 4 (VP4) incluido soporta feature set C y por lo tanto el GPU es capaz de decodificar completamente MPEG-1, MPEG-2, MPEG-4 Part 2 (MPEG-4 ASP - como, DivX o Xvid), VC-1/WMV9, y H.264 (VLD, IDCT, Compensación de movimiento, y Deblocking). El probador del X500 fue capaz de decodificar video Elephants Dream codificado en VC-1 con cerca de 3-6% de carga del CPU (según el administrador de tareas). El video Big Buck Bunny  codificado en H.264 fue reproducido con 1-3% de carga del CPU (ambos videos 1080p).

Además, el GPU es capaz de decodificar dos streams 1080p simultáneamente (como para Blu-Ray Picture-in-Picture).

Mediante el soporte a CUDA, OpenCL, y DirectCompute 2.1 la GeForce GTX 470M puede ser de ayuda en cálculos generales. Por ejemplo, el procesador stream puede codificar videos considerablemente más rápido de lo que puede un CPU veloz. Además de eso, los cálculos físicos pueden ser hechos por el GPU utilizando PhysX (por ejemplo, soportado por Mafia 2 o Metro 2033). Por ejemplo, el GPU del X500 ejecutó el Fluidmark más de 3x más veloz que su CPU (36 contra 11 fps).

Según Nvidia, el soporte para la Visión 3D en las tarjetas de video GTX también es nuevo. Este permite que el portátil envíe contenidos 3D (juegos 3D, Web Streaming 3D, fotos 3D, Blu-Rays 3D) a una pantalla integrada que soporte 3D o a una TV 3D TV externa (sólo si es soportada por el fabricante del portátil).

Según los rumores, el consumo de energía de la GeForce GTX 470M debe ser de cerca de 75 Watt (TDP incluyendo la tarjeta MXM y memoria), el cual está al nivel de la Mobility Radeon HD 5870. Sin carga de trabajo, el chip funciona con una frecuencia de 50/100 MHz (chip/shader) en 2D respectivamente 200/400 en modo 3D para ahorrar energía. Además, la serie 400M soporta Optimus para cambiar automáticamente entre la tarjeta de video integrada de Intel y el GPU Nvidia. Sin embargo, los fabricantes de portátiles necesitan implementarlo y este no puede ser actualizado. Como los quad cores de hoy en día no alojan un GPU integrado, no veremos muchos diseños Optimus con GTX 470M antes del lanzamiento de Sandy Bridge en 2011.

La similarmente llamada GeForce GTX 470 de desktop se basa en el chip GF100 y ofrece 448 núcleos shader. Por lo tanto, es significantemente más veloz (incluso como la GTX 460 de desktop es más veloz que la 470M móvil).

FabricanteNVIDIA
GeForce GTX 400M Serie

GeForce GTX 485M SLI

 768 cores @ 575 MHz256 Bit @ 1500 MHz

GeForce GTX 470M SLI

 576 cores @ 535 MHz192 Bit @ 1250 MHz

GeForce GTX 480M SLI

 704 cores @ 425 MHz256 Bit @ 1200 MHz

GeForce GTX 460M SLI

 384 cores @ 675 MHz192 Bit @ 1250 MHz

GeForce GTX 485M

 384 cores @ 575 MHz256 Bit @ 1500 MHz
GeForce GTX 470M 288 cores @ 535 MHz192 Bit @ 1250 MHz

GeForce GTX 480M

 352 cores @ 425 MHz256 Bit @ 1200 MHz

GeForce GTX 460M

 192 cores @ 675 MHz192 Bit @ 1250 MHz
Nombre CódigoN11E-GT
ArchitectureFermi
Pipelines288 - unificado
Velocidad del núcleo *535 MHz
Velocidad de Shader *1070 MHz
Velocidad de Memoria *1250 MHz
Ancho de Bus de Memoria192 Bit
Tipo de MemoriaGDDR5
Memoria Compartidano
DirectXDirectX 11, Shader 5.0
tecnología40 nm
Tamaño de la portátilgrande
Fecha de Anuncio01.11.2010
* Las velocidades de reloj especificadas son solo orientaciones para el fabricante y pueden ser modificadas

Benchmarks

3DMark 11 - Performance 1280x720
0% 100%
min: 2162     avg: 2205.5 (17%)     max: 2249 points
3DMark 11 - Performance GPU 1280x720
0% 100%
min: 1970     avg: 2002.5 (14%)     max: 2035 points
...
GeForce GT 645M -8%
GeForce GTS 450 -6%
GeForce GTX 470M
GeForce GT 740M 0%
GeForce GTX 550 Ti 13%
...
GeForce GTX 780M SLI 613%
0%
100%
3DMark Vantage - P Result no PhysX 1280x1024
0% 100%
min: 9787     avg: 9800.5 (27%)     max: 9814 Points
3DMark Vantage - P GPU no PhysX 1280x1024
0% 100%
min: 8420     avg: 8589.3 (20%)     max: 8787 Points
3DMark 06
0% 100%
min: 16184     avg: 16509 (56%)     max: 16781 Points
3DMark 05 - Standard 1024x768
0% 100%
min: 22248     avg: 23057 (63%)     max: 23866 Points
3DMark 03 - Standard 1024x768
0% 100%
min: 41399     avg: 41762.5 (28%)     max: 42126 Points
Unigine Heaven 2.1 - high, Tesselation (normal), DirectX11 1280x1024
0% 100%
min: 29.6     avg: 30.2 (20%)     max: 30.8 fps
PCMark Vantage - Gaming Score 1024x768
0% 100%
min: 7167     avg: 7167 (27%)     max: 7167 Points
SPECviewperf 11 - Catia 1920x1080
0% 100%
min: 4.19     avg: 4.2 (6%)     max: 4.29 fps
SPECviewperf 11 - Ensight 1920x1080
0% 100%
min: 19.09     avg: 19.1 (32%)     max: 19.19 fps
SPECviewperf 11 - Lightwave 1920x1080
0% 100%
min: 9.49     avg: 9.5 (12%)     max: 9.51 fps
SPECviewperf 11 - Maya 1920x1080
0% 100%
min: 7.1     avg: 7.4 (7%)     max: 7.74 fps
SPECviewperf 11 - Pro/ENGINEER 1920x1080
0% 100%
min: 1.03     avg: 1.1 (6%)     max: 1.15 fps
SPECviewperf 11 - SolidWorks 1920x1080
0% 100%
min: 5.85     avg: 5.9 (9%)     max: 5.88 fps
SPECviewperf 11 - Tcvis 1920x1080
0% 100%
min: 0.66     avg: 0.7 (1%)     max: 0.68 fps
SPECviewperf 11 - Siemens NX 1920x1080
0% 100%
min: 2     avg: 2 (3%)     max: 2.02 fps
Cinebench R11.5 - OpenGL 64Bit
0% 100%
min: 41.31     avg: 41.7 (47%)     max: 41.99 Points
Cinebench R10 - Shading 32Bit
0% 100%
min: 5406     avg: 5409 (50%)     max: 5412 Points
Windows 7 Experience Index - Graphics
0% 100%
min: 7.2     avg: 7.5 (95%)     max: 7.8 points
Windows 7 Experience Index - Gaming graphics
0% 100%
min: 7.2     avg: 7.5 (95%)     max: 7.8 points
- Gama de valores de las pruebas para esta tarjeta gráfica
- Valores medios de las pruebas para esta tarjeta gráfica

Pruebas de juegos

The following benchmarks stem from our benchmarks of review laptops. The performance depends on the used graphics memory, clock rate, processor, system settings, drivers, and operating systems. So the results don't have to be representative for all laptops with this GPU. For detailled information on the benchmark results, click on the fps number.

Call of Duty: Black Ops
bajo:
84.6  fps      Compare
medio:
77.6  fps      Compare
alto:
77.2  fps      Compare
ultra:
62.1 64.1 ~ 63 fps      Compare
» Jugable con todos los portátiles probados en ajustes de detalle ultra.
Fifa 11
Fifa 11 (2010)
bajo:
472.6  fps      Compare
medio:
314.3  fps      Compare
alto:
227.7  fps      Compare
ultra:
150 150.9 ~ 150 fps      Compare
» Jugable con todos los portátiles probados en ajustes de detalle ultra.
Civilization 5 (2010): Jugable con una tarjeta gráfica menos potente en ajustes de detalle bajo. - mas...
Mafia 2
Mafia 2 (2010)
bajo:
111.8  fps      Compare
medio:
85  fps      Compare
alto:
73.8  fps      Compare
ultra:
43.9 46.1 54.1 ~ 48 fps      Compare
» Jugable con todos los portátiles probados en ajustes de detalle ultra.
StarCraft 2
StarCraft 2 (2010)
bajo:
254.3  fps      Compare
medio:
92.9  fps      Compare
alto:
75.7  fps      Compare
ultra:
40.5 41.1 ~ 41 fps      Compare
» Jugable con todos los portátiles probados en ajustes de detalle ultra.
Just Cause 2 (2010): No jugable con una tarjeta gráfica menos potente - mas...
Metro 2033
Metro 2033 (2010)
bajo:
97.2  fps      Compare
medio:
65.7  fps      Compare
alto:
34.4  fps      Compare
ultra:
11.8 12.1 ~ 12 fps      Compare
» Jugable con todos los portátiles probados en ajustes de detalle medio.
Dawn of War II - Chaos Rising (2010): Jugable con una tarjeta gráfica menos potente en ajustes de detalle ultra. - mas...
Battlefield: Bad Company 2
bajo:
126.3  fps      Compare
medio:
97.2  fps      Compare
alto:
70.7  fps      Compare
ultra:
36.6 37.5 ~ 37 fps      Compare
» Jugable con todos los portátiles probados en ajustes de detalle ultra.
Stalker: Call of Pripyat (2010): No jugable con una tarjeta gráfica menos potente - mas...
CoD Modern Warfare 2
bajo:
213.7  fps      Compare
medio:
108.2  fps      Compare
alto:
87.8  fps      Compare
ultra:
56.8 58.2 ~ 58 fps      Compare
» Jugable con todos los portátiles probados en ajustes de detalle ultra.
Risen
Risen (2009)
bajo:
129.4  fps      Compare
medio:
83.6  fps      Compare
alto:
54.9  fps      Compare
