MagyarAnálisis de la impresora 3D de resina Anycubic Photon Mono X 6K: ¿cumple la impresora lo que promete Anycubic?
Anycubic es uno de los actores más conocidos en el negocio de la impresión 3D. La empresa china, con sede en la metrópoli tecnológica de Shenzhen, vende impresoras que se dirigen a todos los niveles de exigencia, desde el aficionado al bricolaje hasta el diseñador profesional. La Photon Mono X 6K es la última generación de impresoras 3D basadas en resina de Anycubic.
La impresora utiliza la tecnología mSLA. Esta utiliza resina curada por luz. Se rellena en una cuba de resina de fondo transparente. El objeto deseado se crea iluminando zonas seleccionadas desde abajo con luz UV (longitud de onda ≈ 405 nm). De este modo, el objeto impreso se va levantando de la cuba capa a capa a medida que se va pegando a la plataforma de impresión. Por lo tanto, el objeto terminado cuelga boca abajo, en la impresora 3D. A diferencia de las impresoras FDM, las impresoras mSLA siempre producen una capa completa a la vez.
Se supone que la Anycubic Photon Mono X 6K es extremadamente rápida. Para conseguirlo, la impresora cuenta con un panel LCD de muy alto contraste que sólo deja pasar la radiación UV en las zonas seleccionadas y una potente fuente de luz UV. El panel LCD mide 19,7 × 12,2 cm con una resolución 6K de 5.760 × 3600 píxeles. El resultado es una precisión de detalle en el plano X-Y de unos 0,034 mm. A lo largo del eje Z, es decir, la altura, se consigue una resolución de unos 0,01 mm.
Especificaciones técnicas
Desde el exterior, la nueva Mono X 6K no ha cambiado mucho en comparación con su predecesora. Sin embargo, en el interior hay ahora una fuente de luz UV aún más potente y la pantalla LCD monocromática no sólo tiene mayor resolución, sino que también es algo más grande
| Sistema | Anycubic Photon Mono X 6K |
|---|---|
| Técnica | mSLA, máscara de sombra LCD Impresora 3D |
| Volumen de impresión | 24,5 × 19,7 × 12,2 cm = 5,88 L 9 ,6 x 7,8 x 4,8 inch = 199,1 oz 1,6 gal |
| Dimensiones de la máquina | 47,5 × 29 × 27 cm 18,7 x 11,4 x 10,6 in |
| Fuente de luz | LED de matriz paralela de 405 nm (40) hasta 6.500 µW/cm² |
| Enmascaramiento de sombras | Panel LCD 5760 * 3600 píxeles Transmitancia de la luz 6%Relación decontraste 350:1 |
| Resolución | ≈ 34 µm |
| Velocidad de impresión | sugerida: 60 mm/h max 80 mm/h - 3.15 in/h |
| Potencia nominal | AC 110 V - 240 V a DC 24 V 144 W |
| Conectividad | USB-A 2.0 y WiFi |
| Interfaz | 3,5 pulgadas Touchsceen Android- o iOS-App |
| Precio de venta sugerido por el fabricante | 659 USD |
| Enlaces: | www.anycubic.com Anycubic Photon Mono X 6K |
Configuración - La impresora está casi lista para ser utilizada al sacarla de la caja
Salvo una resina a juego, todo lo necesario para iniciarse en la impresión 3D con resina está incluido en el paquete. Tras despegar varias películas protectoras y montar simplemente la plataforma de impresión, está casi lista para funcionar. Sin embargo, primero hay que nivelar la impresora con los cuatro pies ajustables para garantizar una distribución uniforme de la resina en la cuba. A continuación, se alinea la placa de impresión con la pantalla. Mientras el papel grueso suministrado sirve de espaciador, se aflojan los cuatro tornillos de fijación y se baja la placa a cero mediante el menú de la impresora. Con una ligera presión sobre la gran placa de aluminio, se vuelven a fijar los cuatro tornillos. Una vez instalada y rellenada la resina var, es el momento de imprimir.
Preparación: Anycubic tiene un software de corte a medida

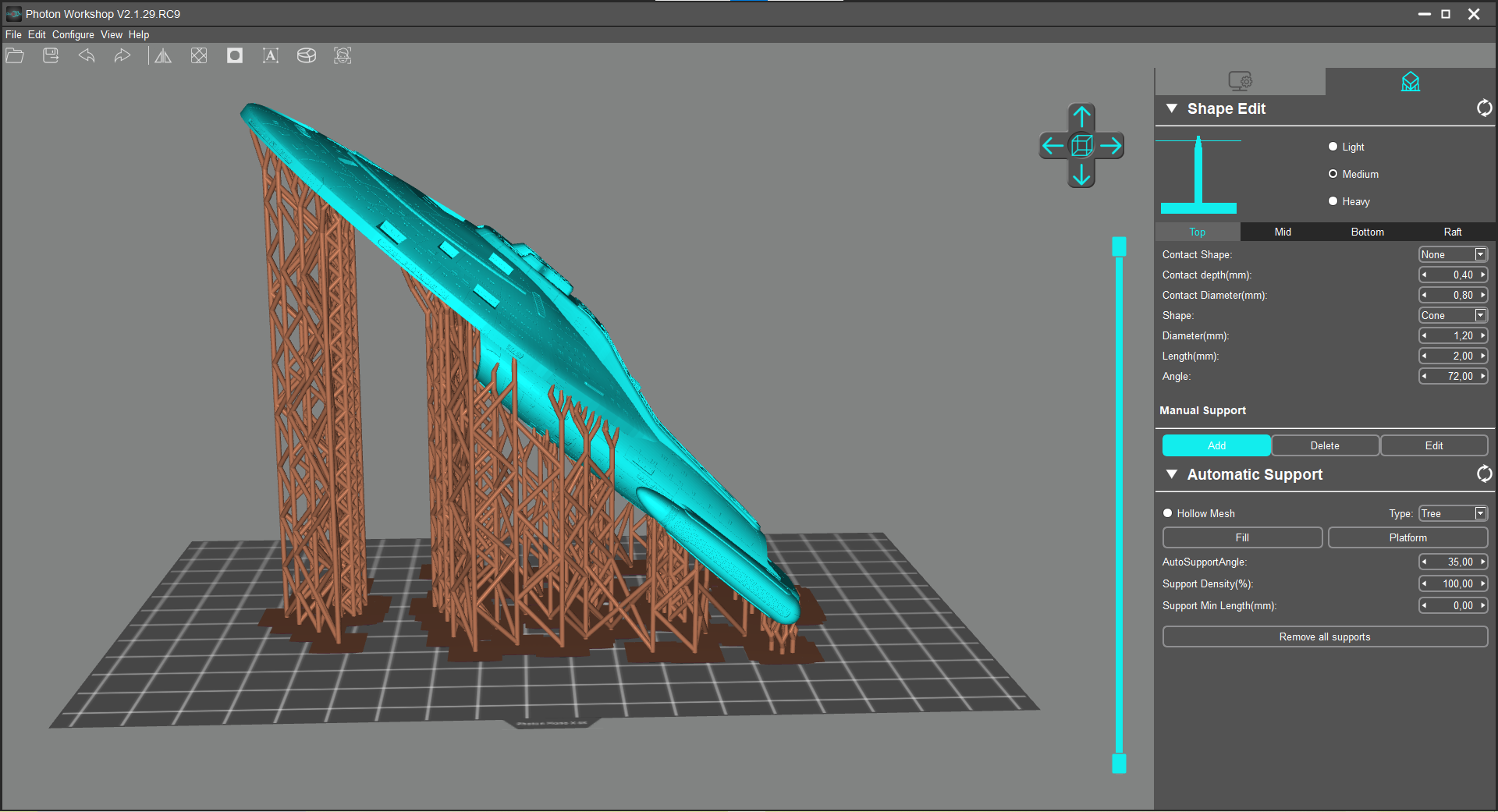

El paquete de la impresora incluye una pequeña memoria USB roja. Contiene instrucciones detalladas, una impresión de prueba y (en nuestro caso) el Photon Workshop en su versión 2.1.29.RC9. El programa de corte de Anycubic puede realizar todas las tareas necesarias. Las estructuras de soporte generadas automáticamente están suficientemente dimensionadas con los ajustes predeterminados, el vaciado de los objetos funciona sin problemas y el programa apenas ofrece otros puntos de crítica. El sencillo programa de corte cumple los requisitos básicos sin preocupaciones, sólo los cálculos de algunos pasos de trabajo podrían ser un poco más rápidos porque el programa utiliza en esos casos un solo hilo. Sin embargo, el usuario puede evitar definitivamente el pago de alternativas.
Después de cortar el modelo STL y guardarlo en la unidad USB, se conecta directamente al puerto USB de la impresora. Al seleccionarla en el menú de la impresora, se inicia la impresión.
Calidad de impresión: El panel LCD 6K proporciona detalles ultrafinos
Los finos detalles que pueden producir las impresoras de resina son extraordinarios. Un fino cabello humano en la cabeza tiene un grosor de entre 0,02 y 0,04 mm. Un píxel del panel LCD de la Anycubic Photon Mono X 6K tiene una longitud de borde de unos 0,034 mm y, sorprendentemente, los píxeles individuales pueden verse en el objeto impreso en 3D terminado cuando se examinan de cerca
Detalle del panel LCD:
Para evaluar mejor la precisión de la impresora, un cubo de prueba https://www.thingiverse.com/thing:1219068 con una longitud de borde de sólo un centímetro se imprimió primero sin antialiasing. El tiempo de exposición por capa fue de 1,5 segundos con una intensidad de luz del 100%. La altura de la capa es de 0,034 mm
En las siguientes imágenes, los vóxeles individuales del objeto impreso se separaron visualmente unos de otros utilizando una fuente de luz puntiaguda y el posprocesamiento de imágenes. Sólo la primera imagen muestra aproximadamente cómo el ojo humano vería la superficie
Las estructuras más finas, que el Anycubic Photon Mono X 6K puede reproducir sin problemas, son de alrededor de 0,1 mm con la resina Anycubic Basic utilizada. Cabe destacar la nitidez de los bordes del objeto. Pero también las semiesferas y otras dificultades del cubo de prueba 3DSLA se producen casi perfectamente.
Distribución de la luz
Para obtener un resultado de impresión óptimo, las impresoras mSLA deben contar con una iluminación muy uniforme, ya que es la única opción para producir pequeños detalles con un alto grado de precisión en cualquier parte de la placa de impresión. En el interior de la Anycubic Photon Mono X 6K, 40 lentes distribuyen la luz de los LEDs UV situados detrás de ellas.

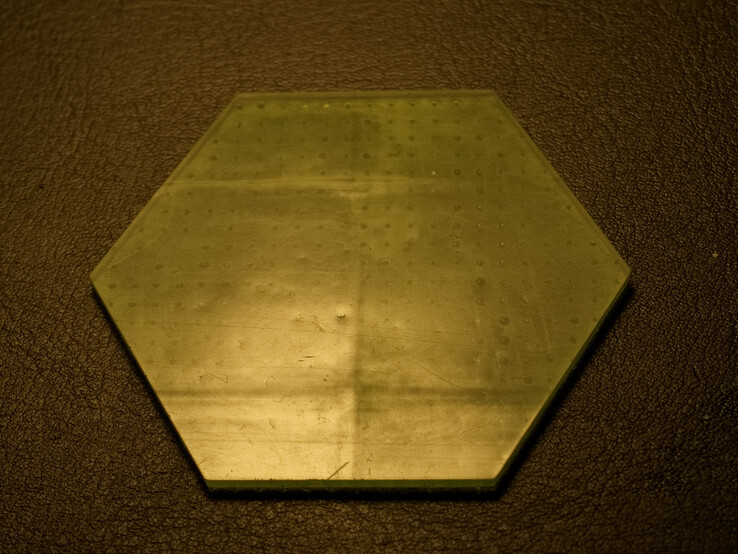

Una placa impresa con resina translúcida Elegoo lavable al agua en color verde reveló el primer pequeño punto débil de la impresora 3D. En determinadas condiciones, pueden aparecer estructuras en el producto impreso a lo largo de los bordes de cada una de las lentes. En el pequeño hexágono se pueden reconocer claramente dos líneas horizontales y una vertical. Aparentemente, la intensidad de la luz a lo largo de los bordes de las lentes es diferente a la del centro. El efecto de las líneas es el resultado de una polimerización no uniforme de la resina. No hay ningún cambio en las dimensiones del objeto impreso, sino que la resina refracta la luz transmitida de forma más inconsistente en estas regiones. Los puntos en la parte posterior son el resultado de las estructuras de soporte.

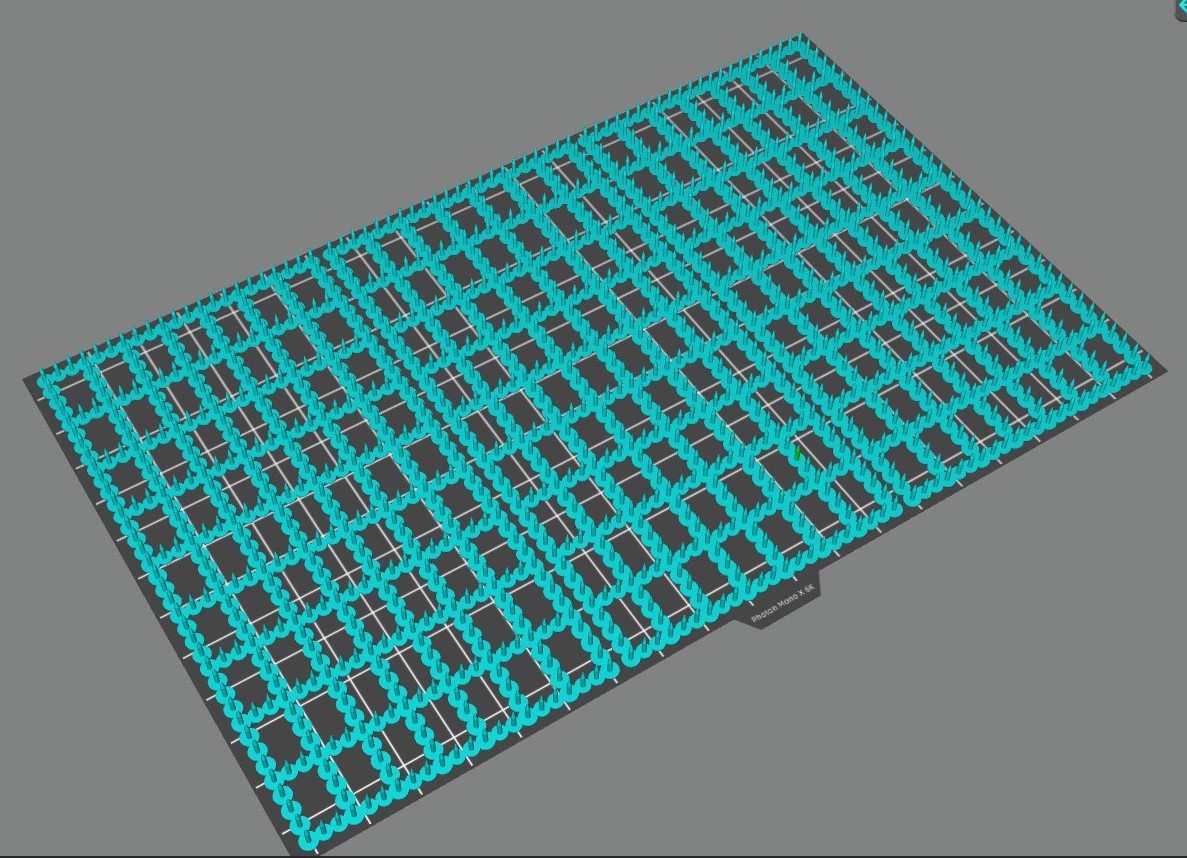

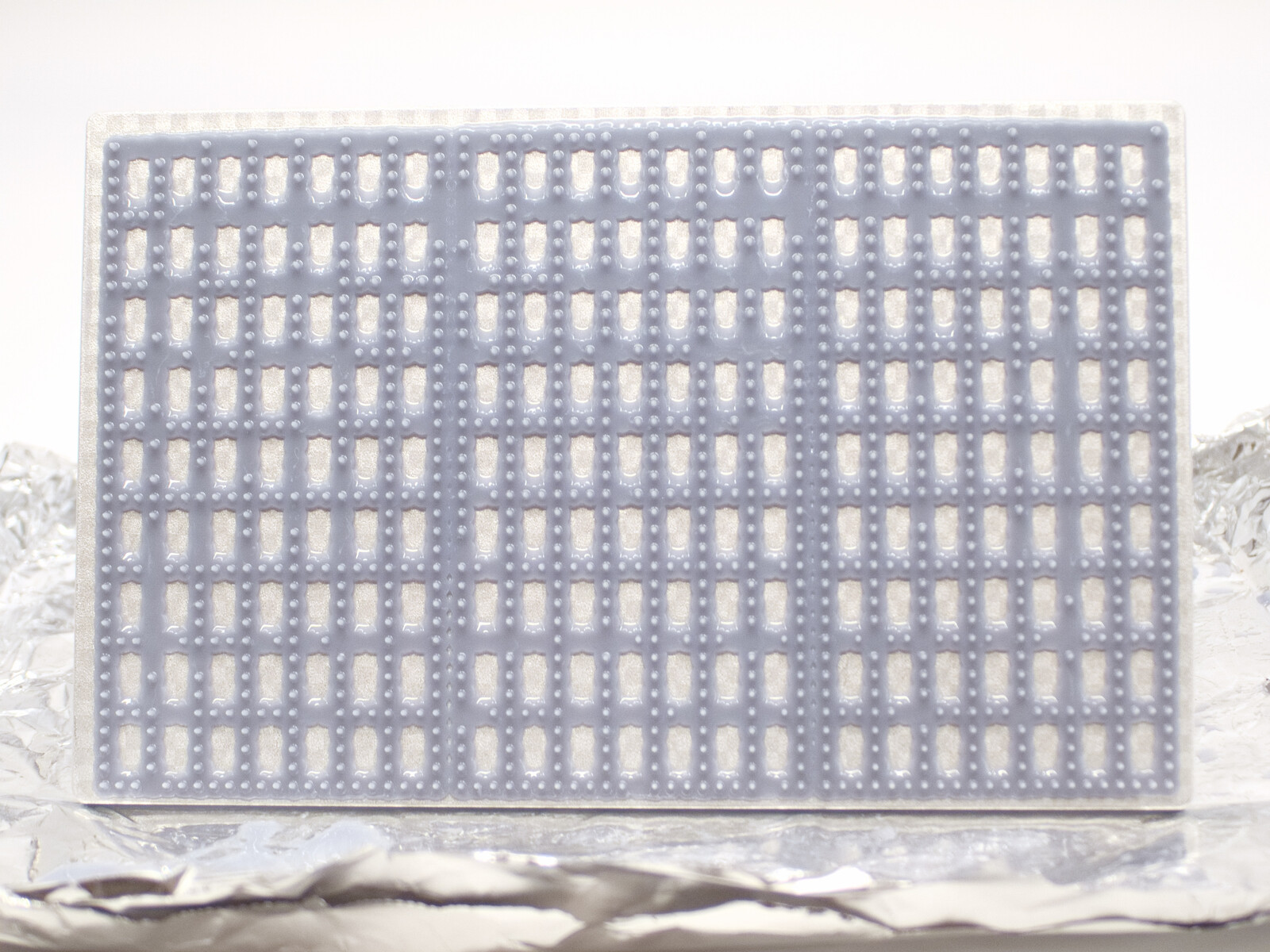

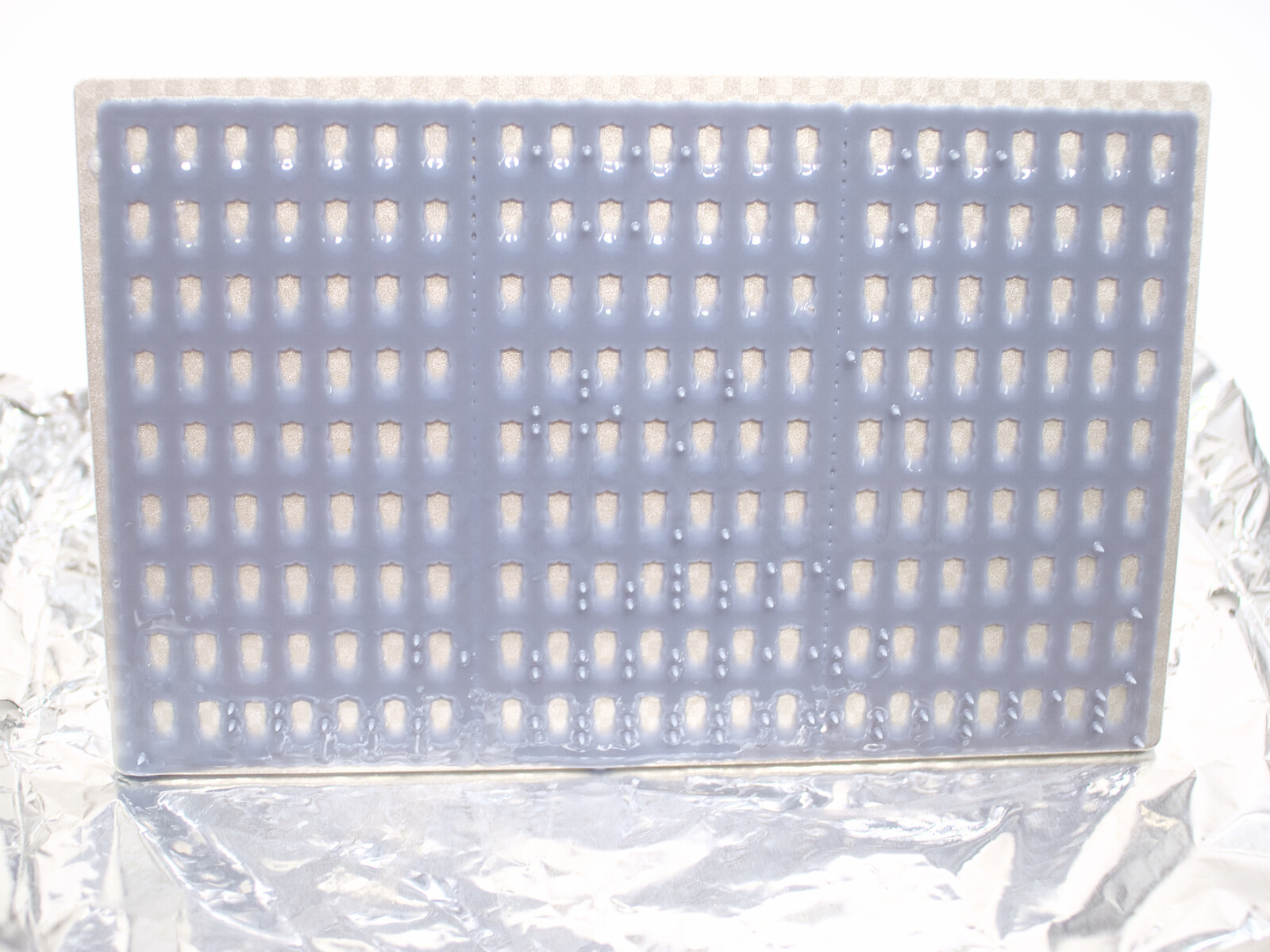

La prueba de la cama de clavos según Frank Collingwood también muestra pequeñas discontinuidades en la exposición. Para crear objetos muy finos, hay que aumentar ligeramente el tiempo de exposición del objeto. La prueba se ha realizado también con la resina Anycubic Basic. Un resultado perfecto produciría cada uno de los pequeños clavos. La impresión de prueba se realizó dos veces con diferentes tiempos de exposición. En la primera prueba, el tiempo de exposición se fijó en sólo 1,2 segundos. Aunque aquí sólo quedaron unos pocos clavos, el experimento demuestra que es posible establecer tiempos de exposición tan cortos con la Anycubic Photon X 6K, dependiendo del modelo. En la segunda prueba se fijó un tiempo de exposición de 1,8 segundos, con lo que el resultado fue mucho mejor y sólo se perdieron algunos clavos
Los resultados de las pruebas de exposición muestran que los detalles de filigrana requieren un tiempo de exposición ligeramente mayor para ser reproducidos con precisión en todas las zonas de la plancha de impresión. Sin embargo, los pequeños problemas resultantes pueden gestionarse bien. Los pequeños ajustes en el tiempo de exposición o en la altura de la capa tienen un gran impacto aquí. En resumen, el rendimiento lumínico de la impresora es bueno, pero no perfecto
Construir la adhesión de la placa
Durante toda la revisión de la Anycubic Photon Mono X 6K, sólo uno de los más de 20 objetos de prueba no se adhirió a la placa de impresión. Para esa prueba, la exposición de las primeras capas se ajustó a un valor muy bajo de sólo 15 segundos. El tiempo de exposición de todas las demás impresiones de prueba fue de 28 segundos para las cuatro primeras capas.
La placa de impresión, con su patrón de tablero de ajedrez grabado, mostró una buena adherencia con todas las resinas probadas. Incluso las resinas más difíciles de imprimir, como la resina tipo ABS de Elegoo, no causaron ningún problema a la impresora 3D.
Calidad de impresión en una aplicación práctica
El SMK (Statens Museum for Kunst) es la galería nacional de Dinamarca. A través de myminifactory.comel museo comparte con el público numerosos escaneos en 3D de alta resolución de estatuas clásicas. El lanzador de discos Venus de Milo y la Sirenita o Havfrue danesa se encuentran entre las esculturas más famosas deesa colección digital.
Hemos replicado las tres esculturas con el Anycubic Photon Mono X 6K. El detalle de los resultados es maravilloso. La impresora 3D se comportó realmente bien aquí. Con el antialiasing activado al máximo nivel, apenas se aprecian rastros de fabricación en la Venus de Milo y la Sirenita. El lanzador de discos, por el contrario, se imprimió sin antialiasing. Sin embargo, las capas y los píxeles individuales son difíciles de reconocer a simple vista también aquí.
Velocidad de impresión: se pueden alcanzar 80 mm/h

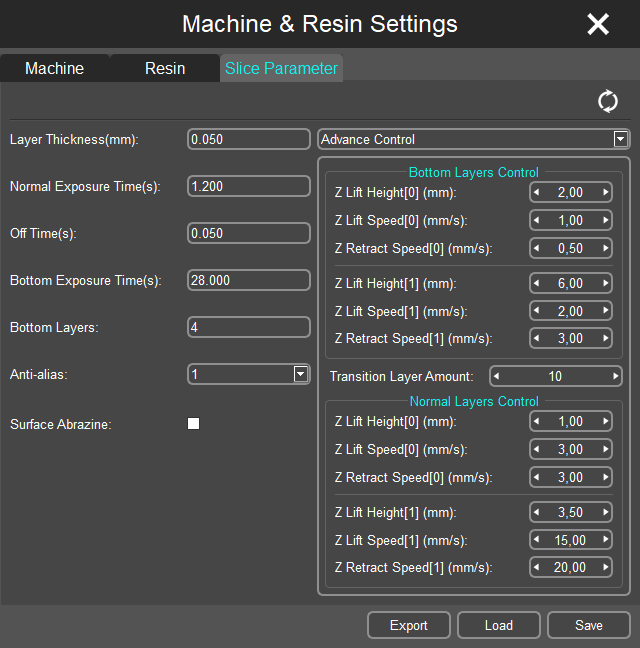

Con los valores preestablecidos para la altura de la capa, el tiempo de exposición y el Z-lift en Photon Workshop V2.1.19, la velocidad de impresión es ligeramente superior a 40 mm/h. Durante las pruebas, rápidamente se hizo evidente que los valores preestablecidos son muy conservadores. Con los ajustes adecuados, se puede ahorrar mucho tiempo.
El lanzador de discos mostrado arriba tiene una altura de 68 mm sobre la placa de impresión. Con una altura de capa de 0,05 mm, un tiempo de exposición de sólo 1,2 segundos y una elevación Z de 4,5 mm, se tardó 55 minutos en imprimir la estatua. Si restamos el tiempo de las primeras capas lentas, el resultado es de unos 79 mm/h. Con algunos pequeños ajustes más, incluso más de 80 mm/h parece estar dentro del rango de posibilidades.
Servicio de postimpresión
Una de las principales críticas a las impresoras 3D que trabajan con resina sintética es siempre el elevado uso de material. Para eliminar el exceso de resina del producto de impresión acabado y de los componentes de la impresora se necesita alcohol, alcohol metílico o isopropanol. Dado que la resina sintética puede ser perjudicial para la salud, también debe evitarse el contacto con la piel. Se aconseja utilizar guantes desechables. Para limpiar los componentes de la impresora se utiliza papel doméstico o de taller empapado en alcohol. La resina no utilizada también se vierte en la botella de almacenamiento a través de un colador de pintura fino.
Dependiendo del tiempo y el esfuerzo que se dedique al acabado, se utilizará más o menos material. El papel de cocina y el colador de pintura sólo son necesarios si hay que cambiar la resina, si la impresora no se va a utilizar durante un largo periodo de tiempo o si una impresión no se ha adherido a la plancha de impresión, por lo que hay que limpiar o sustituir la película FEP de la cuba de resina. Algunos pasos de limpieza no son necesarios después de cada impresión.

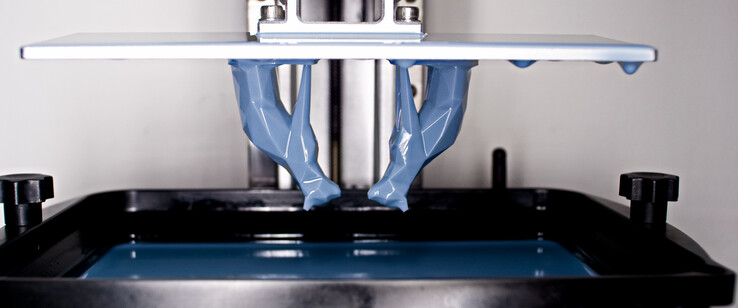

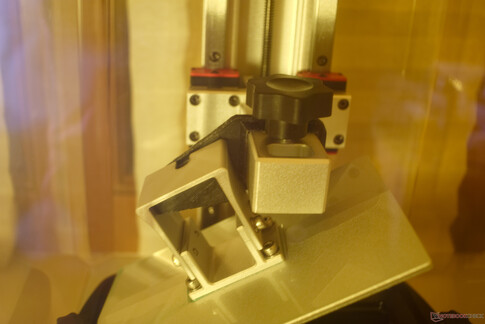

Si hay tiempo suficiente para que la placa de construcción y el objeto se escurran completamente, la gravedad hace la mayor parte del trabajo de limpieza. Para ello, diseñamos e imprimimos una pequeña herramienta con la que se puede suspender la placa de construcción en un ligero ángulo. (El archivo STL correspondiente se puede encontrar en thingiverse.com.) Después de que haya pasado algún tiempo, el objeto y la placa de construcción deberían estar casi secos. Una pequeña cantidad de alcohol y una o dos hojas de papel de cocina limpiarán el resto

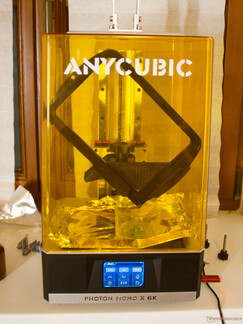

También hemos creado un dispositivo para eliminar los últimos restos de resina de la cuba de resina. El escurridor de la cuba de resina se puede acoplar al mecanismo de elevación y agarra la cuba de resina en posición vertical y ligeramente inclinada. Dado que la gravedad hace la mayor parte de la limpieza aquí también, unos 50 ml de alcohol son suficientes para limpiar la cuba de esta manera
Si se vierte el alcohol en una botella de vidrio ámbar y se deja reposar durante unos días, el exceso de resina se depositará en el fondo. Con una lámpara de luz ultravioleta se puede curar la parte superior. El alcohol vuelve a ser transparente y está listo para la siguiente operación.
Utilizar los recursos de forma económica también puede ahorrar muchos residuos cuando se trata de impresoras 3D de resina. En total, hemos utilizado 12 hojas de papel de cocina, cuatro pares de guantes desechables, dos pantallas de pintura y 200 ml de alcohol durante la prueba para 15 impresiones de prueba.
Emisiones: el nivel de ruido no es adecuado para la oficina
En cuanto la Mono X 6K está imprimiendo, también se ponen en marcha los cuatro ventiladores para la refrigeración de los LED de la matriz, que son relativamente ruidosos. Pero además, la subida y bajada de la placa de impresión proporciona un ruido de fondo adicional. El nivel de ruido sigue siendo soportable, pero cuando la impresora ha terminado su trabajo después de algún tiempo, supone un cierto alivio.
En cuanto al olor, depende mucho de la resina utilizada. Hay resinas que tienen emisiones apenas perceptibles. Con la cubierta de protección contra la luz en la parte superior, un olor desagradable es entonces apenas perceptible en el lugar de instalación. Pero incluso con resinas de olor más fuerte, la cubierta podría sellarse con cinta adhesiva si fuera necesario, para que no salgan más humos de la impresora 3D. Un labio de silicona para sellar a lo largo de la base sería una buena mejora.
Veredicto: El Anycubic Photon Mono X 6K es rápido y preciso
La impresión 3D con resina tiene fama de producir resultados bonitos, pero también tiene fama de producir muchos residuos, ser lenta y requerir mucho trabajo. La revisión da una imagen general mucho más agradable de lo que la mala reputación de las impresoras mSLA haría esperar. La Anycubic Photon Mono X 6K trabaja con rapidez y precisión. Además, se pueden evitar muchos desperdicios con el flujo de trabajo adecuado. La calidad de los objetos impresos fue convincente, y los tiempos de impresión alcanzaron valores económicos.
El Photon Workshop suministrado por Anycubic funciona satisfactoriamente, aunque un poco lento. En general, la Mono X 6K incluye todo lo necesario para empezar. Si el nivel de ruido de la impresora es un factor decisivo es algo que cada uno debe decidir por sí mismo. Sin embargo, una cosa es cierta para nosotros
La Anycubic Photon Mono X 6K ofrece resultados extraordinarios en poco tiempo. Ofrece una precisión y una velocidad convincentes.
En nuestra opinión, las promesas publicitarias de Anycubic para la Photon Mono 6K se han cumplido.
Precio y disponibilidad
Por el momento, el Anycubic Photon Mono X 6K está disponible para su precompra en exclusiva en Estados Unidos. El próximo lote de pedidos anticipados comenzará el 22 de noviembre a las 9:00 AM EST a 599 USD. El precio regular se supone que es de 659 USD
Fuentes
Modelos 3D utilizados
Sirena imprimible en 3D por SMK - Statens Museum for Kunst (myminifactory.com)
Bed of Nails (Test for even light distribution LCD / DLP / SLA Printers) by m_anas - Thingiverse
Gayer-Anderson gato egipcio de baja poligonización por Namurei - Thingiverse
Modelo de prueba SLA por 3DSLA - Thingiverse
Star Trek - Voyager Intrepid Class Voyager por nd4spd1919 - Thingiverse
