El despiece de la Nvidia RTX 5090 Founders Edition revela un frágil diseño modular que los expertos en reparaciones califican de "desastre"

Una GPU insignia con cimientos frágiles

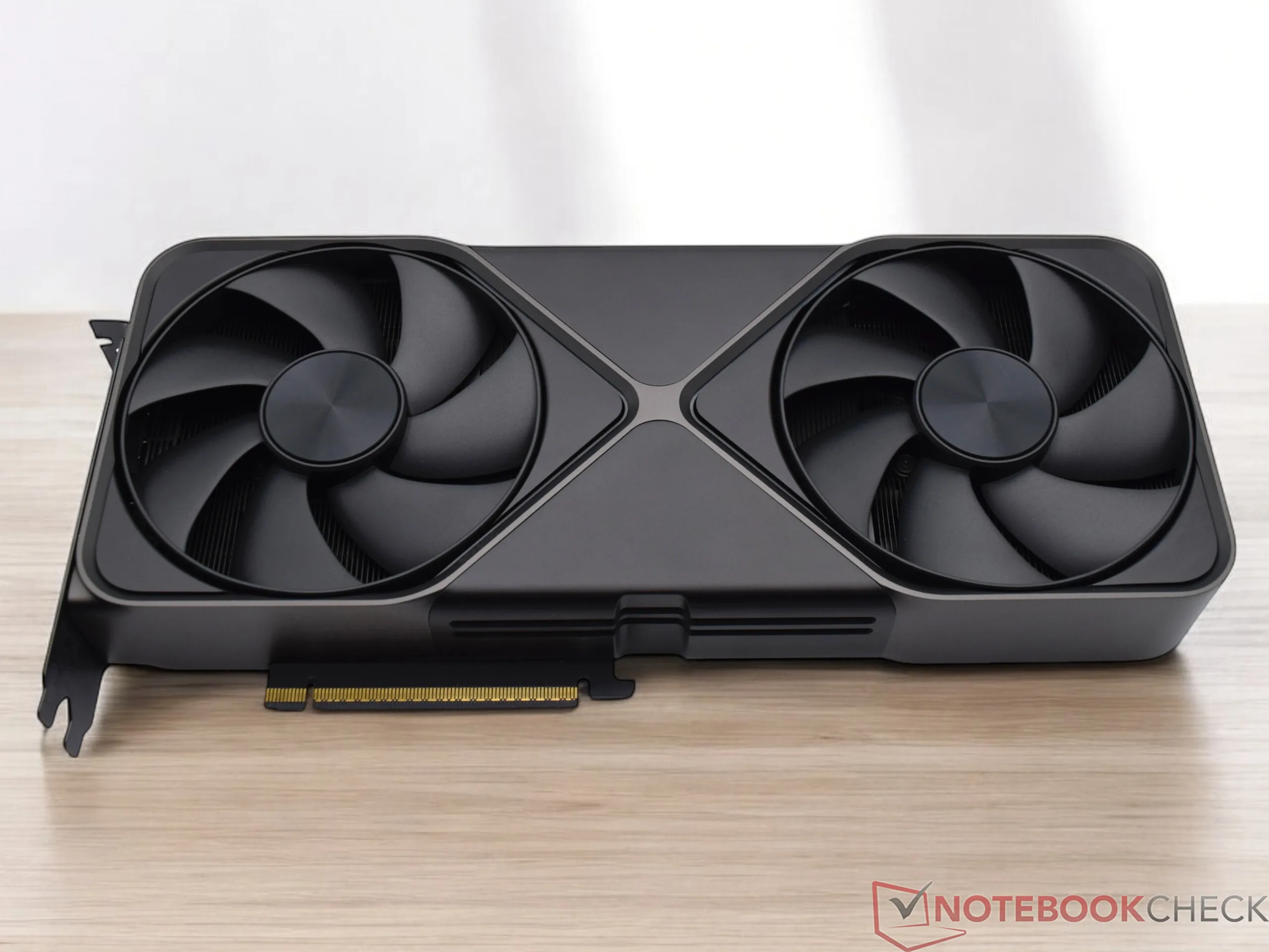

El buque insignia de Nvidia RTX 5090 Founders Edition ha recibido golpes del especialista en reparaciones de Northridge Fix. El equipo, que dirige un popular taller de reparación de productos electrónicos y un canal de YouTube, filmó su desmontaje de una unidad defectuosa y tiene duras palabras para el diseño interno.

El técnico de reparación diagnosticó dos tarjetas gráficas RTX 5090 recibidas de un cliente tras la instalación de bloques de agua personalizados. Una de las tarjetas, un modelo ASUS, revivió con éxito tras reinstalar el refrigerador de stock. La otra tarjeta, sin embargo, una Founders Edition, se convirtió en una pesadilla.

Un desmontaje reveló que Nvidia optó por dividir la tarjeta en varias placas interconectadas en lugar de utilizar una única placa de circuito impreso (PCB). La GPU está unida al conector PCIe a través de un fino conector de circuito impreso flexible (FPC).

Según el técnico, el problema es que el conector FPC es muy frágil. Una pequeña desalineación o una flexión excesiva durante el desmontaje podrían suponer un desastre para los microscópicos pines, haciendo que se doblen o se rompan. Si se dañan, la GPU no emitirá ninguna señal aunque los raíles de tensión y otros circuitos muestren lecturas nominales.

La inspección microscópica revela graves fallos

Utilizando un microscopio de alta potencia, el reparador descubrió que una patilla del conector FPC estaba doblada. Otra patilla se había roto por completo, y sospechó que esto había ocurrido durante la instalación del bloque de agua.

El técnico no pudo encontrar un conector de repuesto, y tuvo que declarar la tarjeta irreparable.

El exceso de ingeniería añade una complejidad innecesaria

Dejando a un lado el delicado conector, Northridge Fix también encontró problemas con el exagerado diseño interno de la tarjeta. Desmontar la Founder's Edition 5090 requirió que el técnico lidiara con muchos tornillos, soportes y pequeños componentes, lo que significó navegar por múltiples puntos de fallo.

Otros problemas potenciales destacados incluyen el gran peso de la tarjeta, que la hace incómoda de reparar. El experto comentó: "La 5090 es una tarjeta muy pesada, y cuando empiezas a añadir juntas frágiles entre los componentes principales, sólo estás buscando problemas"

Precaución para modders y constructores de bucles personalizados

Northridge Fix aconseja a los entusiastas que eviten la refrigeración por agua o la modificación de la RTX 5090 Founders Edition. El hecho de que no haya conectores de repuesto significa que un ligero error podría convertir la GPU en un ladrillo.

Puede ver el episodio completo en el vídeo de YouTube enlazado a continuación.
