Esta cámara DIY ultracompacta utiliza un sensor óptico de ratón y tiene piezas impresas en 3D

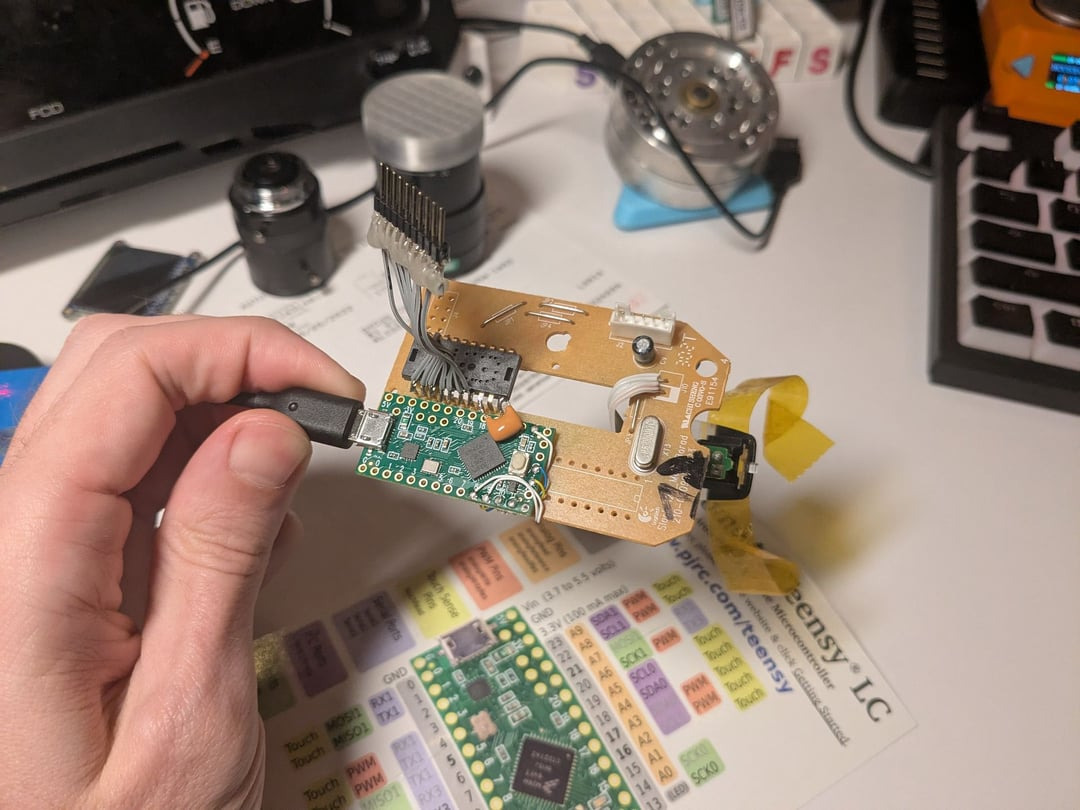

Un fabricante de bricolaje ha construido una cámara digital de baja resolución utilizando el sensor ADNS-3090 de un viejo ratón óptico, una carcasa impresa en 3D y piezas disponibles en el mercado. Publicado en r/3Dprinting y r/electronics el dispositivo cuenta con un sensor de 30x30 píxeles en escala de grises con 64 opciones de color e incluye varios modos de disparo: sencillo, doble, cuádruple, panorámico "smear" y un modo especial de dibujo con el ratón. Las fotos se pueden ver en una pantalla integrada, con capacidad para 48 imágenes y soporte para la transferencia de fotos en serie a un ordenador.

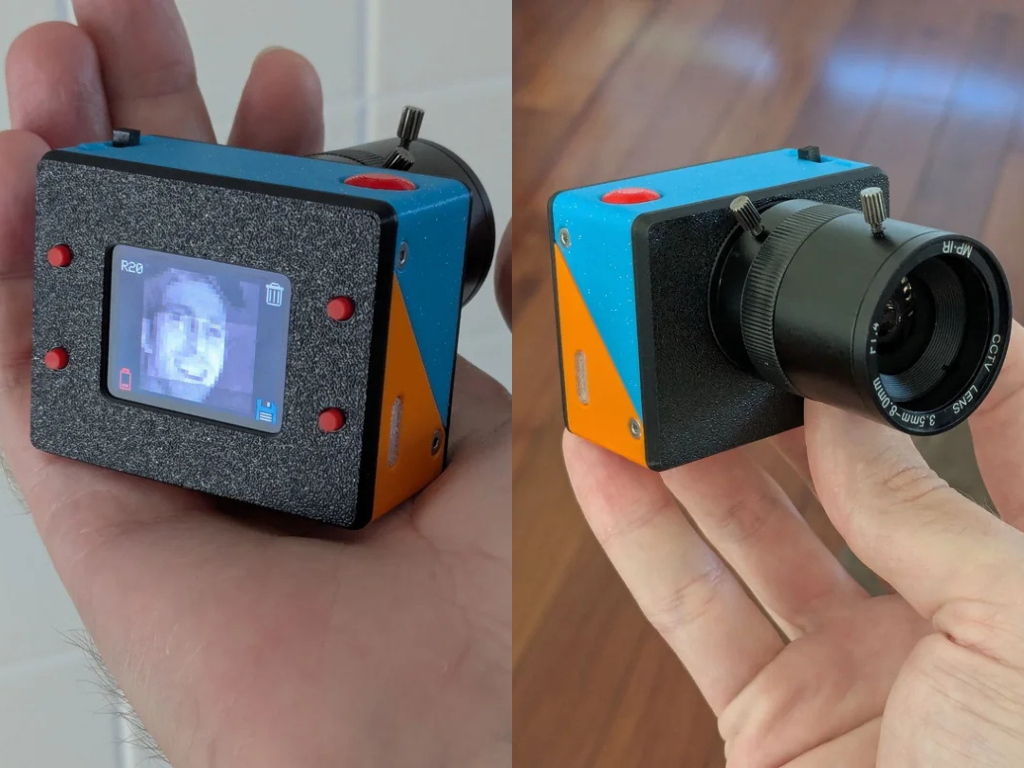

La cámara terminada es muy compacta pero densamente repleta de componentes, con una FRAM de 32 kB, soporte de scripts Python para volcados, varios ajustes de exposición con bloqueo automático y una batería que ofrece unas cuantas horas de uso, lo que es bastante impresionante teniendo en cuenta el factor de forma. El creador añadió específicamente que la panorámica como característica clave: realiza un "barrido" de columnas verticales para imágenes alargadas. La mayor parte de la construcción está soldada a mano debido a las estrechas limitaciones de espacio dentro de la carcasa impresa en 3D en dos partes.

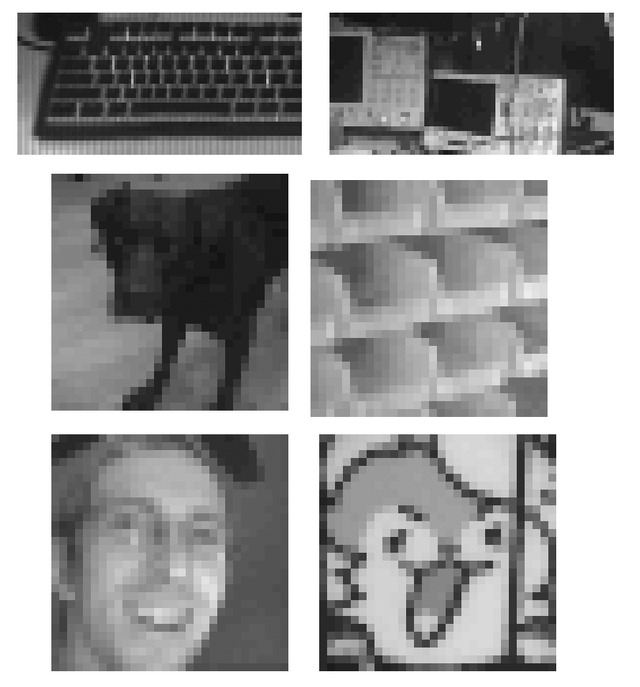

La documentación del proyecto es extremadamente transparente en cuanto a las limitaciones técnicas y el resultado: la salida del sensor es de baja resolución, como era de esperar, pero útil para obtener imágenes reconocibles, especialmente con paletas de colores múltiples y efectos temporales. El modo "dibujar" aprovecha el uso previsto del sensor del ratón al permitir a los usuarios hacer bocetos directamente en la pantalla. La cámara también se bloquea y se desbloquea automáticamente para secuencias multidisparo, lo que da como resultado un dispositivo más capaz que las típicas construcciones de chatarra electrónica. Según el autor, la experiencia general es bastante comparable a la de la clásica Game Boy Camera de https://en.wikipedia.org/wiki/Game_Boy_Camera. Añaden que, aunque esta última tiene mayor resolución, esta construcción DIY consigue más profundidad de color y configuraciones de disparo flexibles para la fotografía experimental.
