Nick Gillard presenta pico-mac-nano: Un Macintosh Classic de 62 mm de altura construido con una placa WaveShare Pico Zero Raspberry Pi

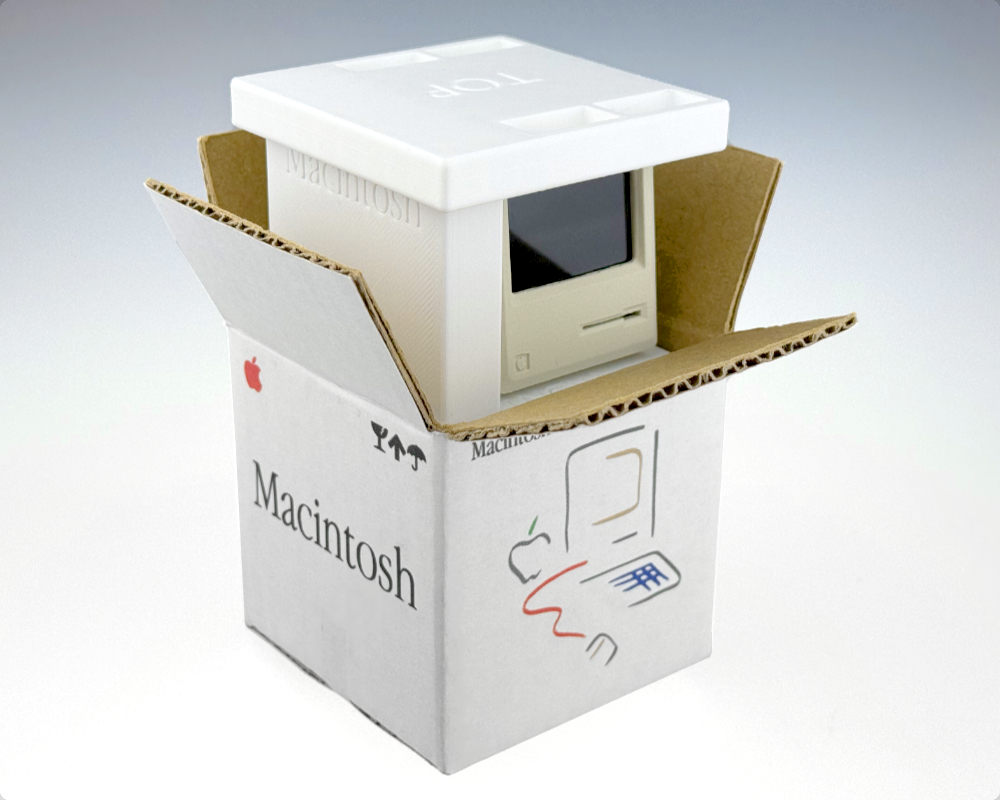

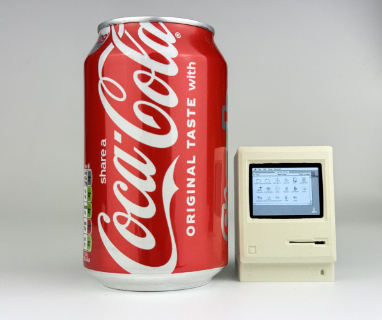

Nick Gillard ha dado a conocer uno de los Macintosh Classics en funcionamiento más pequeños del mundo, de tan sólo 62 mm de altura. El proyecto aprovecha la diminuta WaveShare Placa Pico Zero Raspberry Pi ejecutando una versión modificada del emulador pico-mac Macintosh 128K. El pico-mac-nano completamente montado puede adquirirse en la tienda 1-bit rainbow store por 56 libras (~75 dólares). Se puede adquirir una edición de coleccionista en caja por 78 libras (~105 dólares).

La emulación de Macintosh existe desde hace décadas y los usuarios más ávidos han ejecutado el sistema operativo y las aplicaciones desde ordenadores de sobremesa hasta tabletas, a menudo utilizando Hackintosh métodos. Curiosamente, los únicos Mac con pantalla táctil disponibles en la actualidad son tabletas PC que ejecutan macOS. El proyecto pico-mac emula el Mac Classic original de 128K en placas Raspberry Pi.

Para crear el pico-mac-nano, el Sr. Gillard recurrió a varios hacks y mods para encajar los componentes de trabajo en la diminuta carcasa impresa en 3D. El primero fue sortear la limitación de hardware de girar la memoria intermedia de la pantalla para ajustarla a la pantalla LCD de 2 pulgadas y 480 x 640 píxeles. La resolución nativa de la pantalla del Mac de 512 x 342 píxeles no podía funcionar debido al limitado ancho de banda de procesamiento, así que se modificó el emulador pico-nano para que mostrara 480 x 342 píxeles, lo que felizmente funcionó.

El panel LCD utilizado toma una entrada RGB de 5 bits para el rojo, 6 bits para el verde y 5 bits para el azul, pero los 16 bits totales superan de nuevo el ancho de banda de hardware disponible. La solución fue ajustar los dos bits más significativos de cada canal de color, reduciendo significativamente el total de bits necesarios para manejar el panel.

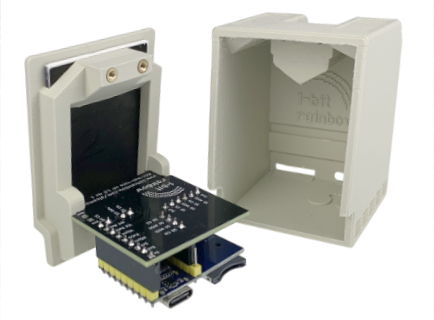

La carcasa y la placa de circuito impreso de interfaz personalizada se imprimieron en 3D, lo que permitió conectar fácilmente el LCD a la placa Raspberry Pi. El puerto USB-C orientado hacia atrás de la placa acepta alimentación y se conecta al teclado y ratón externos mediante el uso de un cable divisor USB-C. El emulador pico-mac modificado funciona con la tarjeta microSD orientada hacia atrás.
