Tiny PS5 Redux: Una PlayStation 5 un 60% más pequeña, de 6 litros, que puede construir usted mismo y que funciona más fría que la original
Siguiendo la creciente ola de modding de PlayStation, desde las minimalistas BoxPlates de Devyn Johnston que dan a la consola de Sony un diseño más elegante y horizontala la "PS3 Pro pS3 Pro" de refrigeración líquida de Zac Builds que sobreacelera la PlayStation 3 de 2006 para ejecutar Gran Turismo 6 a 60 FPS, otro creador ha rediseñado la PS5 en algo más pequeño, más inteligente y accesible para los entusiastas.
El canal de YouTube Not From Concentrate (NFC), ha dado a conocer la Tiny PS5 Redux - una versión refinada del proyecto viral de pequeño formato que ahora está diseñada para que los aficionados la construyan ellos mismos. Según la descripción del vídeo, la Redux es "la versión refinada y simplificada diseñada para que por fin pueda fabricarla", con una guía completa paso a paso disponible a través de la tienda de NFC.
Diseño y construcción

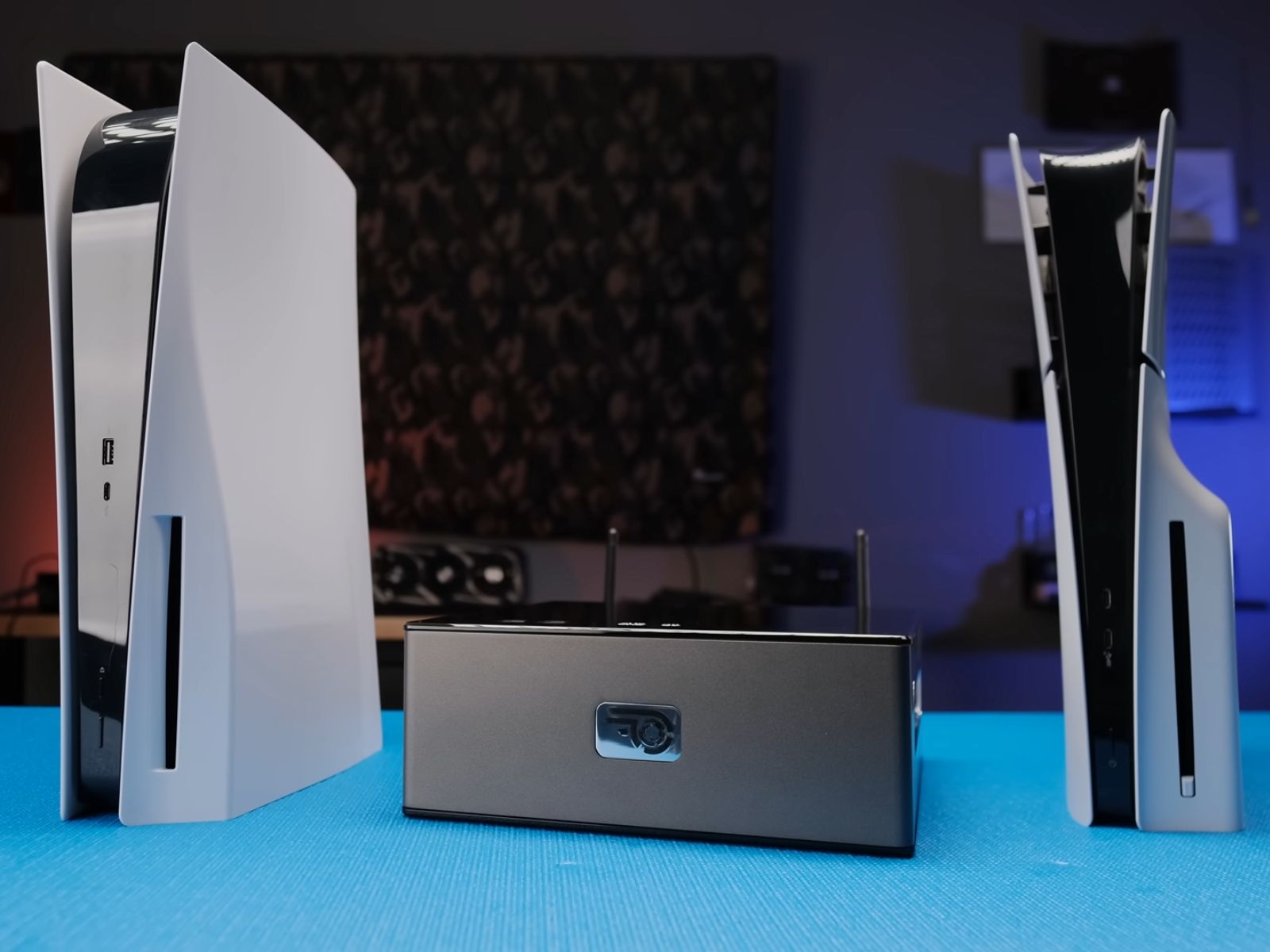

La Tiny PS5 original redujo el tamaño de la consola alrededor de un 60 por ciento, encajándola dentro de una carcasa SkyReach 4 Tiny de 3,3 litros con soportes y refrigeración personalizados impresos en 3D. Funcionaba unos grados más caliente que la original y también sufría de inestabilidad en la fuente de alimentación. La reconstrucción Redux de 6 litros soluciona ese punto débil y mejora la calidad y la capacidad de servicio de la caja.

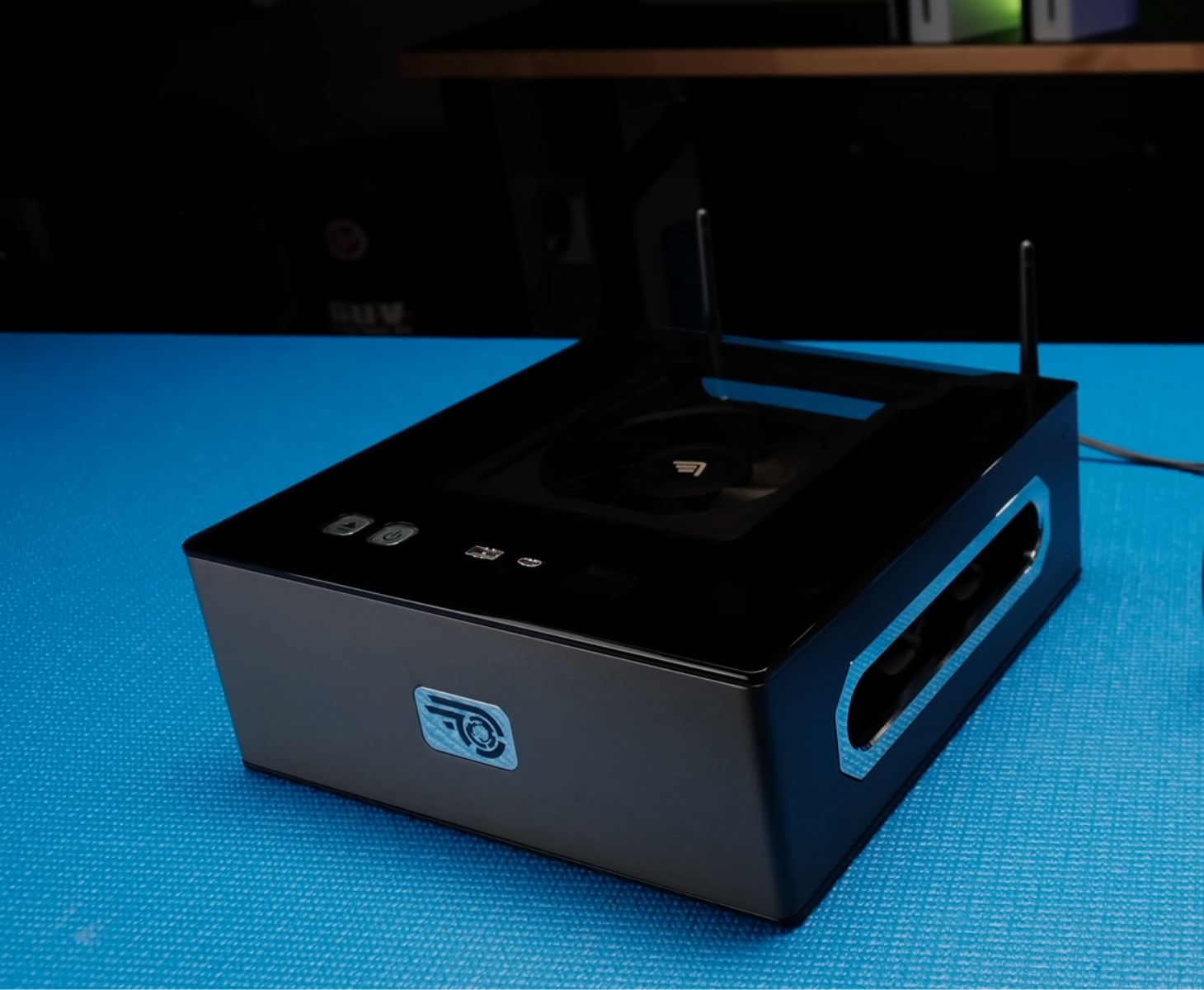

El chasis de aluminio y el bisel envolvente están recubiertos con Cerakote para un acabado industrial mate, combinado con paneles laterales acrílicos de color ahumado oscuro para una sutil visión interna. La placa superior presenta aberturas cortadas con precisión para los puertos USB y los botones de encendido y expulsión accionados por resorte, asegurados magnéticamente por cuatro imanes incrustados para un acceso rápido de limpieza.
La iluminación se maneja con discreción: el LED del sistema se encuentra dentro de un asa de bolsillo empotrada de aluminio pulido, difuminado por una guía de luz impresa en 3D. El asa hace las veces de asa de transporte funcional y de rejilla de escape direccional.
Rendimiento de refrigeración

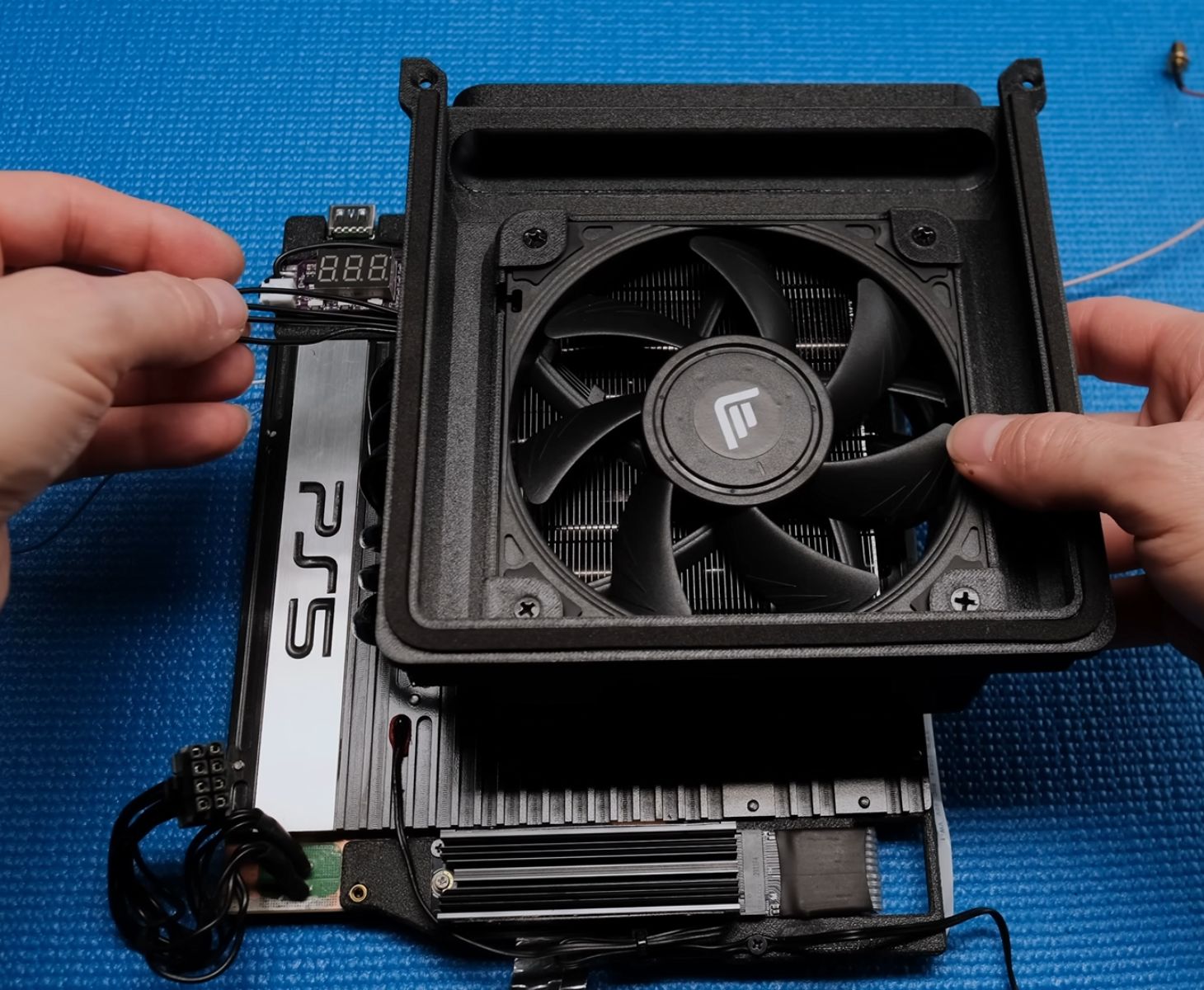

En el interior, el YouTuber conservó las placas disipadoras originales pero las emparejó con un refrigerador de CPU Alpenföhn Black Ridge y dos ventiladores Noctua delgados de 120 mm en una configuración push-pull. Tres ventiladores Noctua de 60 mm ventilan el calor a través del extractor de bolsillo.
Las pruebas térmicas en la Expedición 33 (preajuste de calidad, desenfoque de movimiento desactivado, grano de película desactivado) arrojaron los siguientes resultados:
- PS5 de serie: 230 - 235 W de consumo, ~59 °C de media
- Tiny PS5 (2023 build): 220 - 225 W, ~56 °C
- Versión Redux: < 220 W, ~50 °C de media
La mejora procede de un sistema de admisión completamente rediseñado. El presentador del vídeo, Erick, imprimió en 3D una nueva cubierta con canales de admisión más grandes y una junta de neopreno para evitar que el aire caliente recirculara. El flujo de aire rediseñado redujo las temperaturas en unos 6 °C y eliminó las caídas de fotogramas causadas anteriormente por el estrangulamiento térmico.
Conectividad, almacenamiento y transición digital
Dado que la carcasa de aluminio debilitaba el rendimiento inalámbrico, la antena Wi-Fi está ahora montada internamente bajo el panel acrílico superior, mientras que las antenas Bluetooth externas plegables en el panel trasero eliminan el retardo y las caídas de conexión.
El almacenamiento también se ha mejorado significativamente. La anterior Tiny PS5 estaba limitada a unidades cortas 2230 M.2 con un límite de 2 TB, pero la versión Redux integra un cable de extensión M.2 y un soporte impreso en 3D, haciendo sitio para una unidad SSD 2280 de tamaño completo, mostrada aquí con una unidad de 4 TB y un disipador térmico dedicado.
La unidad óptica de la construcción original se ha eliminado en favor de una disposición más limpia, sólo digital. Dado que la PS5 no puede completar las actualizaciones de firmware sin detectar una unidad, el YouTuber mantuvo la placa de control de la unidad de disco alimentada y conectada dentro del chasis. La consola la reconoce como funcional incluso sin los componentes mecánicos. Un soporte personalizado impreso en 3D fija la placa detrás de la placa base, manteniendo la compatibilidad de las actualizaciones sin desorden externo.
Para redondear la construcción, una base de carga del mando rediseñada complementa el tema de titanio y negro. Reutiliza el sistema de carga por pogo-pin magnético de NFC, pero añade una base de chapa de acero para mayor peso y estabilidad.
Potencia y construcción comunitaria
La antigua Tiny PS5 tenía un problema recurrente: apagados aleatorios durante juegos gráficamente intensivos. Las pruebas térmicas confirmaron que estos apagados no se debían a un sobrecalentamiento sino a la fuente de alimentación GaN de 250 W, que tenía problemas con los juegos más recientes que consumían más de 230 W. La actualización a una unidad GaN de 500 W resolvió completamente el problema.
El Redux es también un proyecto comunitario, con archivos de diseño para el modelo 1215A de PS5 disponibles en el Patreon de NFC. Los constructores pueden encargar las piezas de aluminio a SendCutSend, imprimir en 3D el resto y utilizar un soporte de montaje para el refrigerador Black Ridge, aunque el mod sigue requiriendo un montaje cuidadoso y algunas habilidades de soldadura.
Puede ver todo el proceso de montaje con todo detalle a continuación para conocer más de cerca la Tiny PS5.
