Un modder construye un portátil Framework con teclado mecánico, y es un cacharro de aluminio sacado directamente de los años 90
Flurples, un creador de YouTube conocido por un particular teclado de cartón maldito que suena asombrosamente bien, vuelve a la carga con los absurdos mods, salvo que ha intensificado su juego, esta vez reconstruyendo efectivamente un portátil entero en pos de una mejor experiencia de mecanografía. Flurples comenzó lo que ha bautizado como el proyecto Campus Laptop con un viejo Framework 13 normal, cuyo teclado ofrecía una sensación y un sonido al teclear totalmente decepcionantes en comparación con un teclado mecánico independiente.

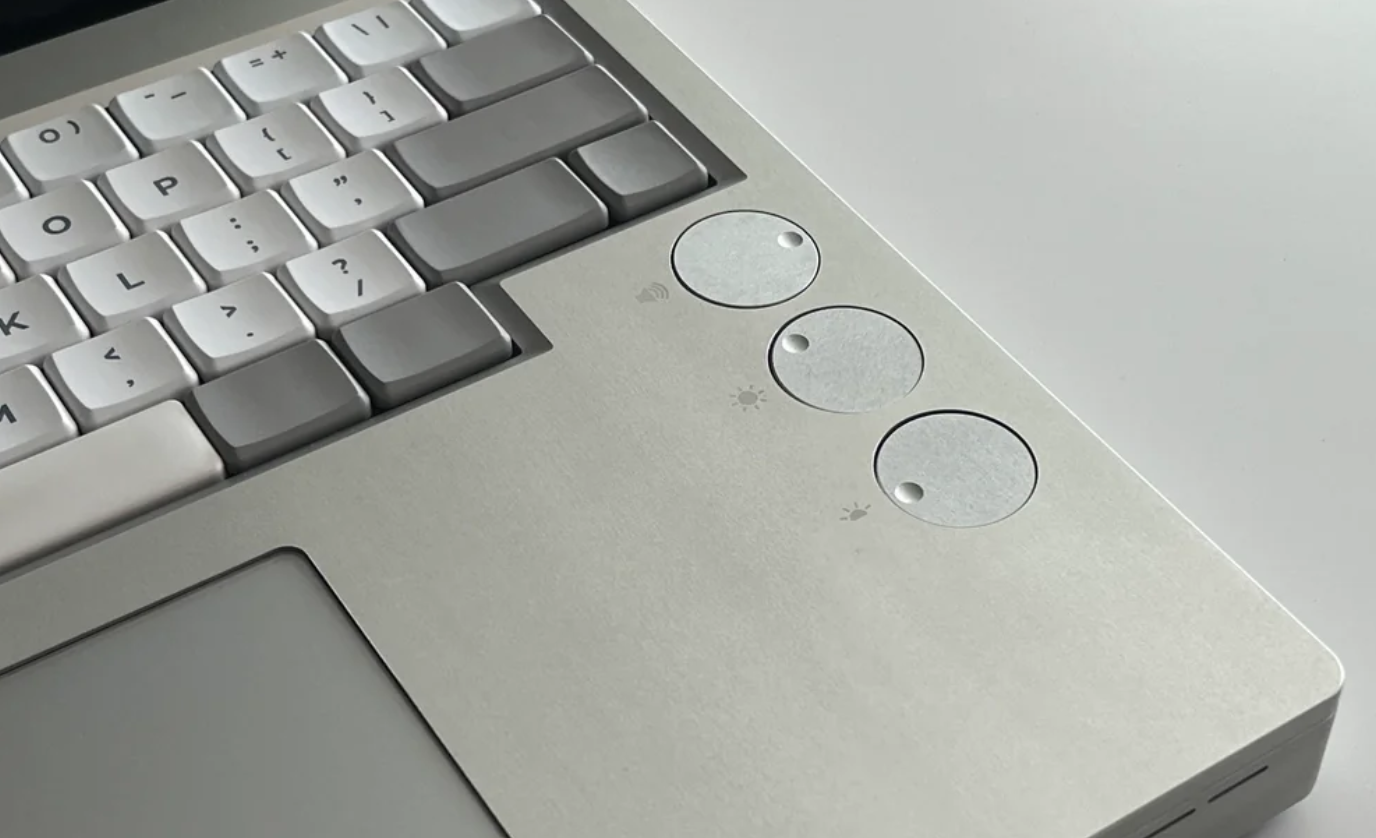

Para resolver este problema, el modder realizó ingeniería inversa en el chasis del Framework 13, rediseñó todo el chasis inferior, replicando todas las piezas de montaje originales para todo, desde la placa base y la batería hasta las bisagras y el trackpad. Por supuesto, la carcasa inferior también tenía que soportar el montaje del teclado, que acabó montándose en la mitad superior de la carcasa inferior mediante un diseño de montaje superior con juntas. Además del teclado mecánico de bajo perfil añadido al portátil Framework, Flurples diseñó el espacio y los puntos de montaje para los codificadores rotatorios programables. También tuvo que rediseñar la carcasa superior y los puntos de montaje de las bisagras para acomodar el chasis inferior, mucho más grueso.
Las piezas se imprimieron en 3D para confirmar el ajuste y el acabado adecuados, pero al final, salvo el bisel de la pantalla, todas las piezas finales se fabricaron con aluminio cortado mediante CNC, lo que confiere al proyecto un aspecto bastante premium.
Teclado mecánico integrado

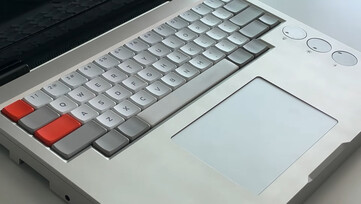

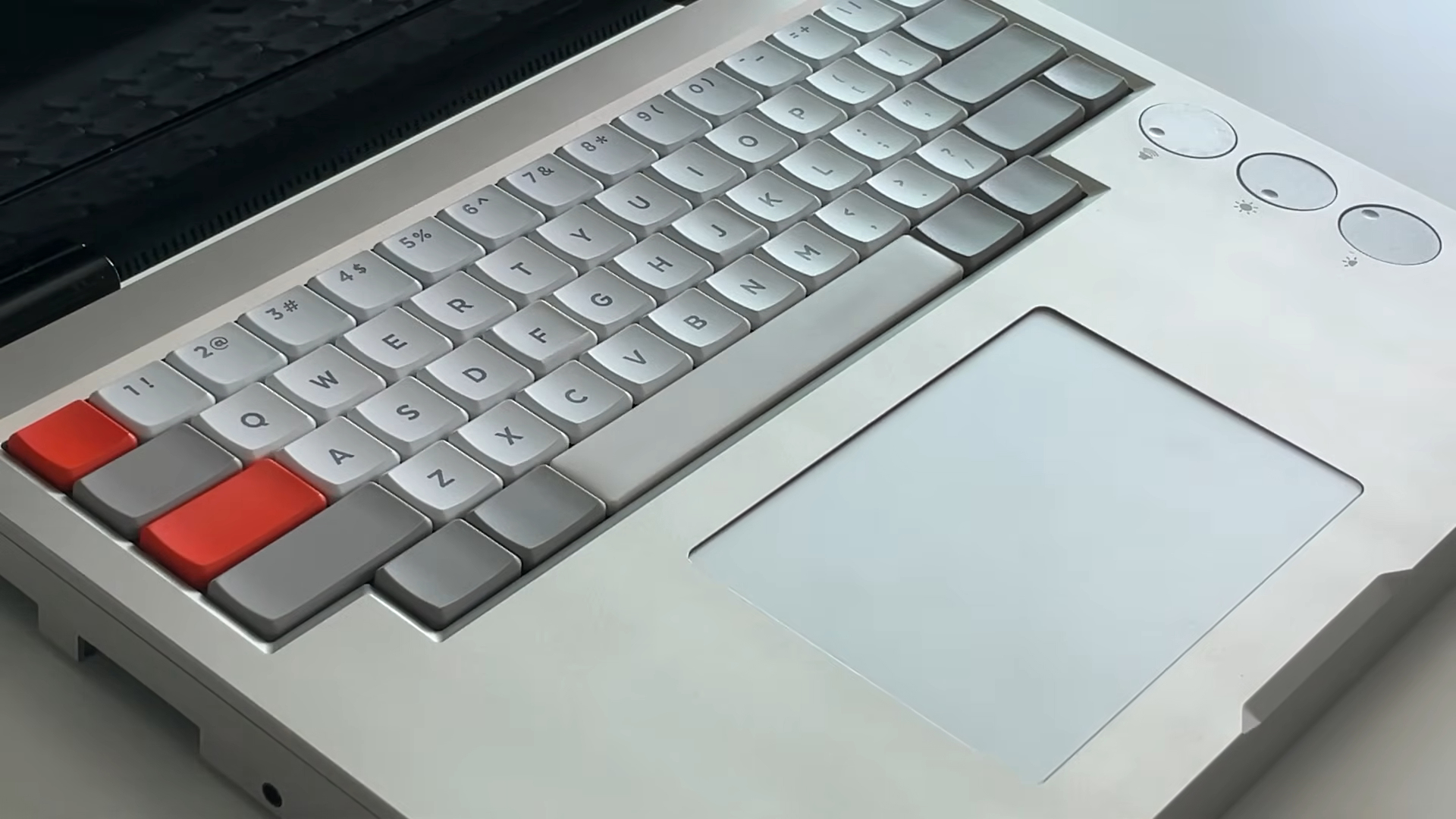

El teclado mecánico utilizado para modificar el Framework Laptop es un diseño totalmente personalizado en una disposición compacta 60% HHKB -tomado prestado de teclados como el HHKB Hybrid Type-S, que se vende al por menor por 259 dólares en Amazon. Utiliza interruptores táctiles Kailh Choc Sunset y teclas de perfil MBK, y también maneja los tres codificadores giratorios, y un hub USB interno personalizado conecta el teclado a la placa base. El concentrador USB ocupa el espacio utilizado originalmente por una de las tarjetas de expansión USB-C del Framework Laptop 13, pero Flurples lo ha aprovechado inteligentemente integrando en el concentrador una ranura de expansión microSD, un puerto HDMI y un puerto USB. Esto significa que el portátil Campus sigue ocupando el mismo espacio que la versión original, a pesar de todo el hardware adicional y el nuevo y voluminoso diseño. Lamentablemente, al final, la complejidad del diseño del concentrador USB hizo que no pudiera conseguir que fuera funcional.
El teclado en sí no es intercambiable en caliente, sino que los interruptores están soldados en su lugar, y esto se hizo probablemente para ahorrar espacio, ya que los zócalos intercambiables en caliente añaden un poco de grosor a la parte posterior de la placa de circuito impreso. Los teclados soldados también suelen ser más fiables que sus homólogos de intercambio en caliente, por lo que esto también puede haber sido una consideración.
El teclado en sí cuenta con firmware QMK personalizado, lo que hace que el teclado sea altamente personalizable. Aunque no cuenta con funciones de efecto Hall de lujo, como el Keychron K4 HE que analizamos recientemente, sí permite opciones de configuración avanzadas. Características como múltiples capas programables, mods de la fila de inicio, mod tap y tap dance, por ejemplo, pueden ayudar a ampliar la funcionalidad de diseños más pequeños como el HHKB.

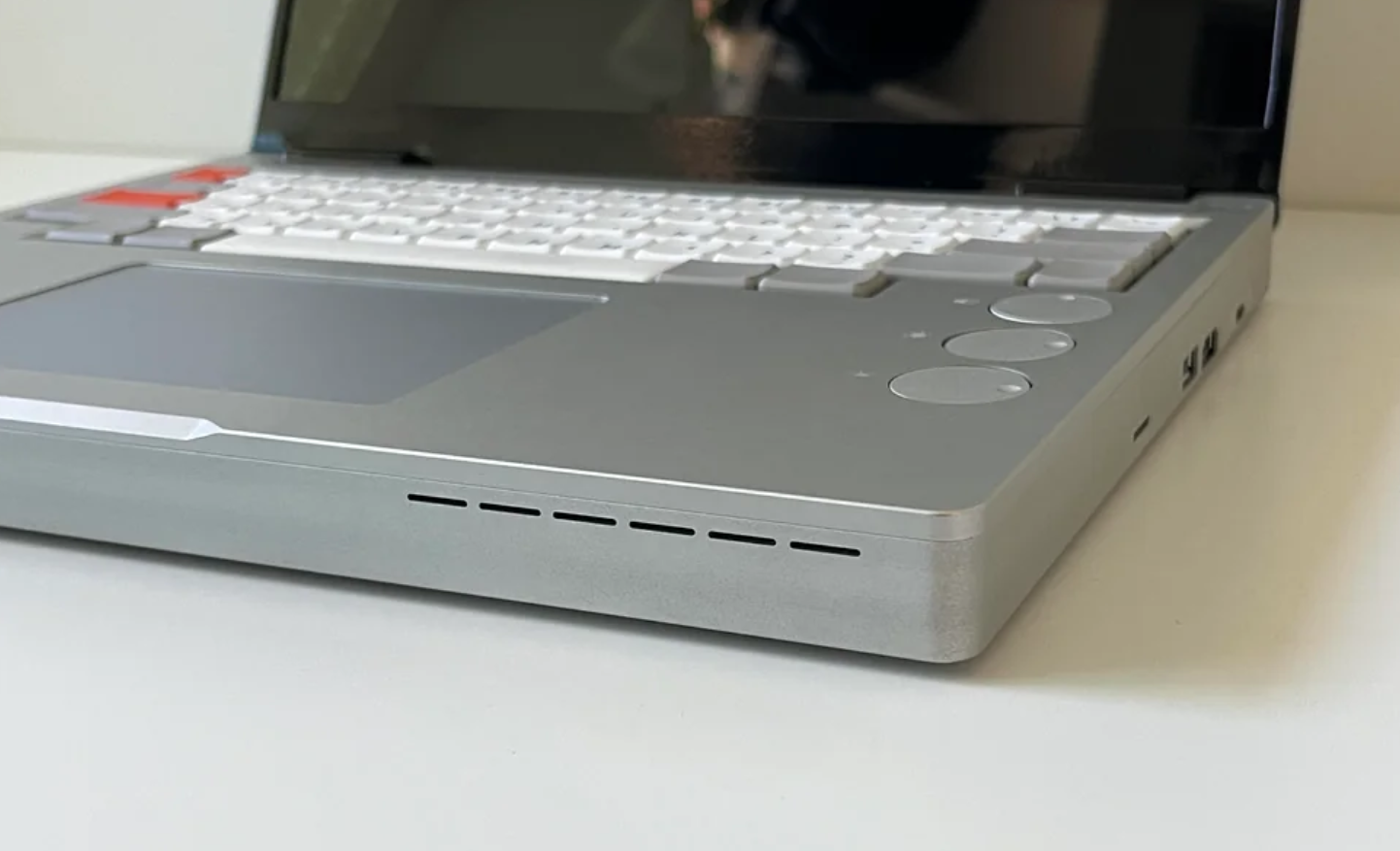

Hay una serie de otros matices cubiertos en el vídeo de YouTube de Flurples que documenta el diseño y la construcción, así que vea el vídeo a continuación para obtener más información. Sin embargo, baste decir que se queda con un Framework Laptop 13 sorprendentemente limpio, aunque grueso, con una mejora importante en el sonido y la sensación al teclear, según su propia reseña.
