Lexar NM800 Pro muestra la importancia de utilizar un disipador de calor para las SSD PCIe4 x4

Aunque los disipadores de calor para las unidades SSD siempre han sido opcionales, se han convertido en una necesidad en esta generación si se quiere aprovechar al máximo las velocidades de PCIe4 x4. El Lexar NM800 Pro incluye uno como opción y también cabe dentro de la PS5.

Allen Ngo, Published 11/11/2022 🇺🇸 🇫🇷 ...

El Lexar Professional 2TB NM800 Pro ya está a la venta en Amazon por 180 dólares o 220 dólares. El fabricante nos ha enviado una muestra con el disipador de calor para nuestras pruebas e impresiones. Para esta prueba, nos interesan especialmente las temperaturas y la capacidad de la unidad para mantener su velocidad de lectura máxima anunciada de 7.500 MB/s

Nuestro PC anfitrión para probar el NM800 Pro es el Intel NUC11 con la CPU Core i7-1165G7 de 11ª generación. Soporta tasas de transferencia PCIe4 x4 e incluso incluye un disipador de calor integrado para cualquier SSD instalada, pero hemos quitado este disipador de calor dentro del mini PC de Intel para probar la SSD de Lexar y el disipador de calor

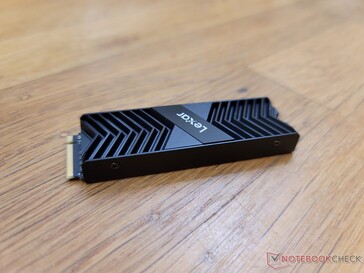

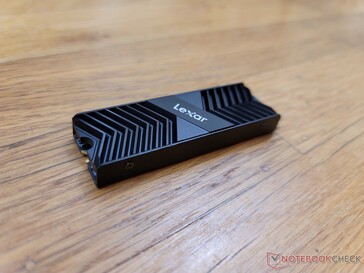

El disipador de calor viene ya instalado y está garantizado que encaja dentro de un PS5

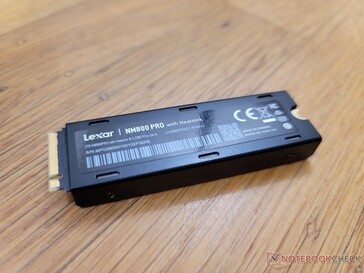

Se necesita un destornillador de estrella si se quiere quitar el disipador de calor

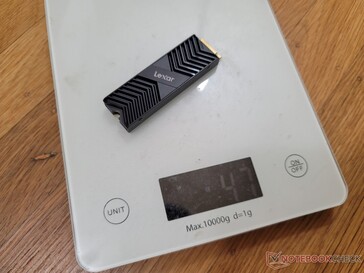

La unidad con disipador de calor es relativamente pesada, con 47 g

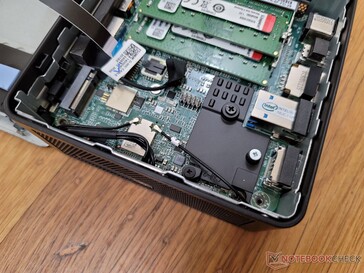

Mini PC Intel NUC anfitrión sin unidad instalada

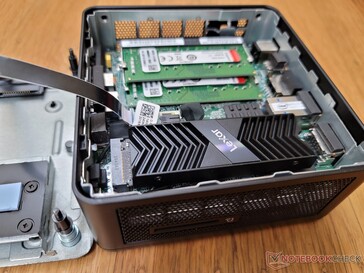

Mini PC Intel NUC con unidad Lexar NM800 instalada

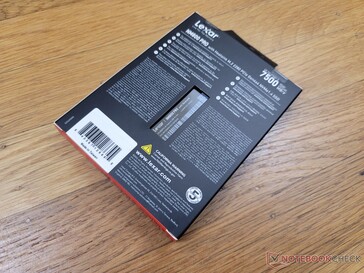

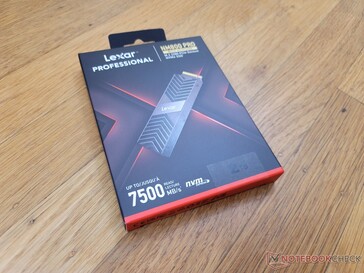

Hay que tener en cuenta que la caja de venta no incluye un tornillo para asegurar la unidad en la ranura M.2. Otros fabricantes de SSD suelen incluir uno en comparación. Es de esperar que su dispositivo anfitrión tenga un tornillo ya incluido.

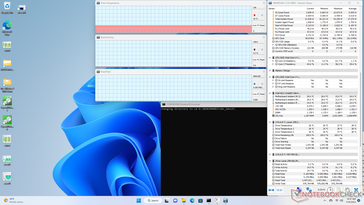

Una vez instalado, ejecutamos DiskSpd en un bucle durante media hora para ver cómo se calentaba la unidad y si las tasas de transferencia debían acelerarse. Afortunadamente, nuestros gráficos y capturas de pantalla muestran que la unidad se estabiliza a 7.100 MB/s y a una temperatura razonable de 66 C. Sin embargo, no pudimos alcanzar la tasa de lectura de 7500 MB/s anunciada, lo que es un poco decepcionante. No obstante, es un alivio ver que no hay grandes problemas de temperatura o de estrangulamiento con el NM800 y el disipador de calor.

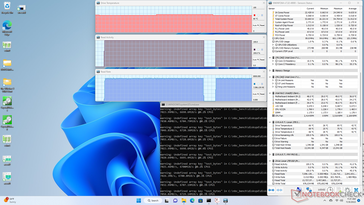

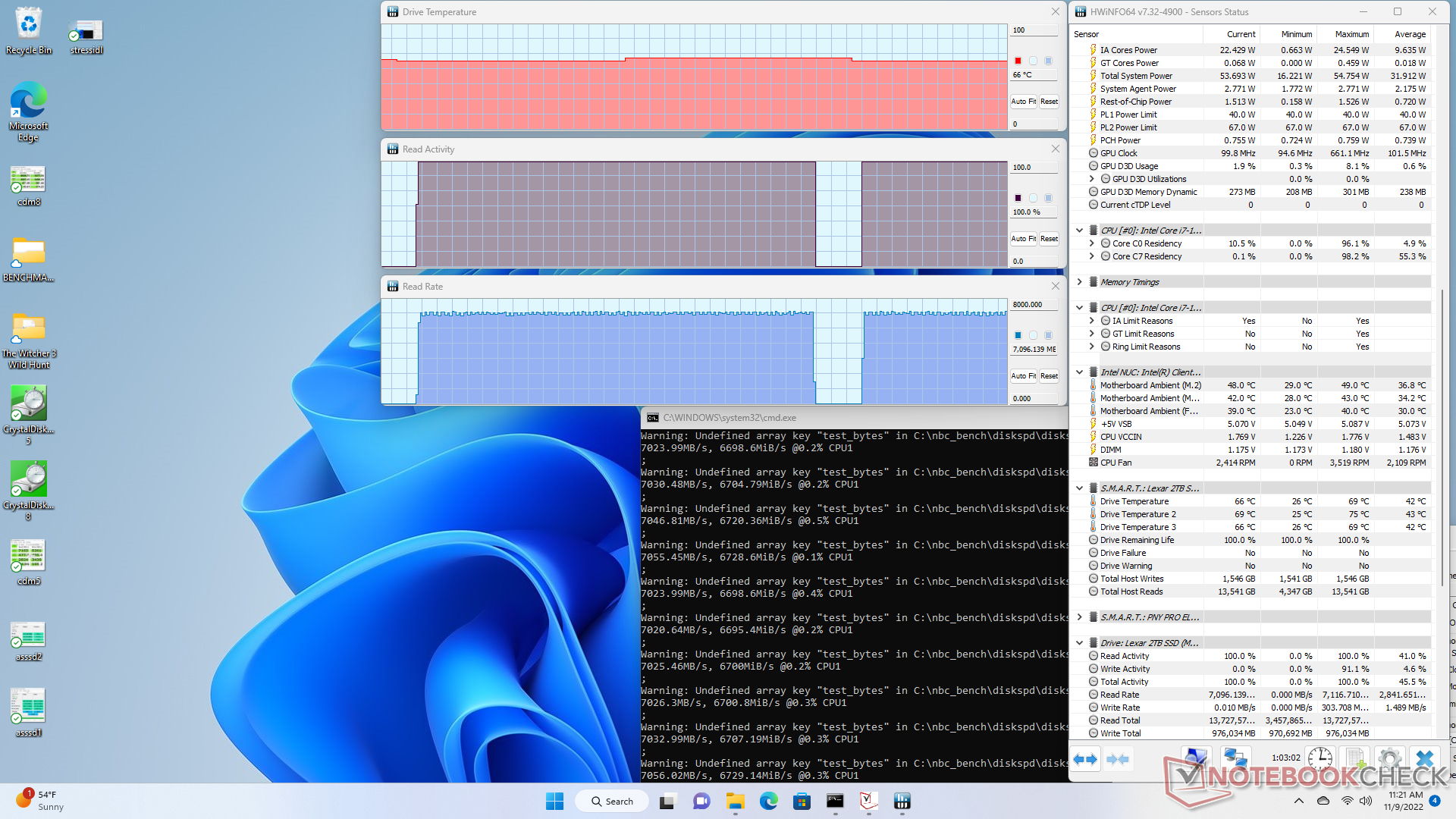

HWiNFO SSD cuando se estresa. Observe las temperaturas estables y las tasas de lectura secuencial

Para mostrar lo importante que puede ser el disipador de calor del SSD, repetimos la prueba anterior con un SSD NVMe SK Hynix P41 PCIe4 x4 de 2 TB sin disipador de calor instalado. Las temperaturas alcanzaron los 93 C, lo que obligó a reducir el rendimiento a 3500 MB/s. En resumen, la unidad PCIe4 se comportaría más como una unidad PCIe3 si no hay disipador de calor.

Por supuesto, los usuarios pueden comprar la Lexar NM800 sin el disipador de calor para ahorrar algo de dinero, pero las diferencias de temperatura y rendimiento son lo suficientemente significativas como para que recomendemos un disipador de calor siempre que sea posible.

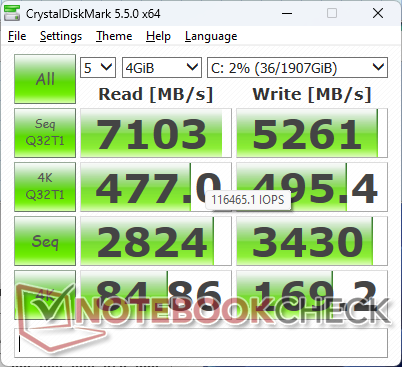

CrystalDiskMark 5.2 / 6

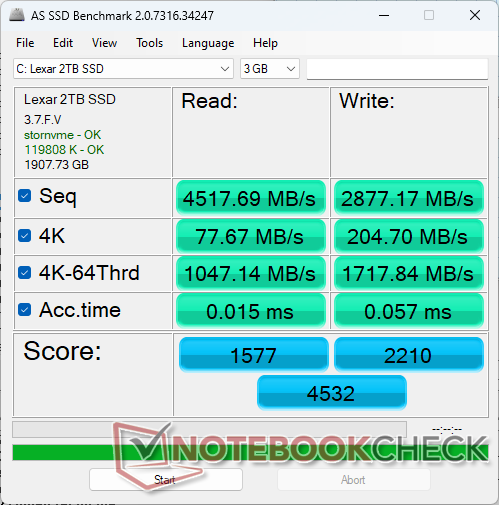

AS SSD

DiskSpd

CDM 5/6 Read Seq Q32T1: 7103 MB/s

CDM 5/6 Write Seq Q32T1: 5261 MB/s

CDM 5/6 Read 4K Q32T1: 477 MB/s

CDM 5/6 Write 4K Q32T1: 495.4 MB/s

CDM 5 Read Seq: 2824 MB/s

CDM 5 Write Seq: 3430 MB/s

CDM 5/6 Read 4K: 84.86 MB/s

CDM 5/6 Write 4K: 169.2 MB/s

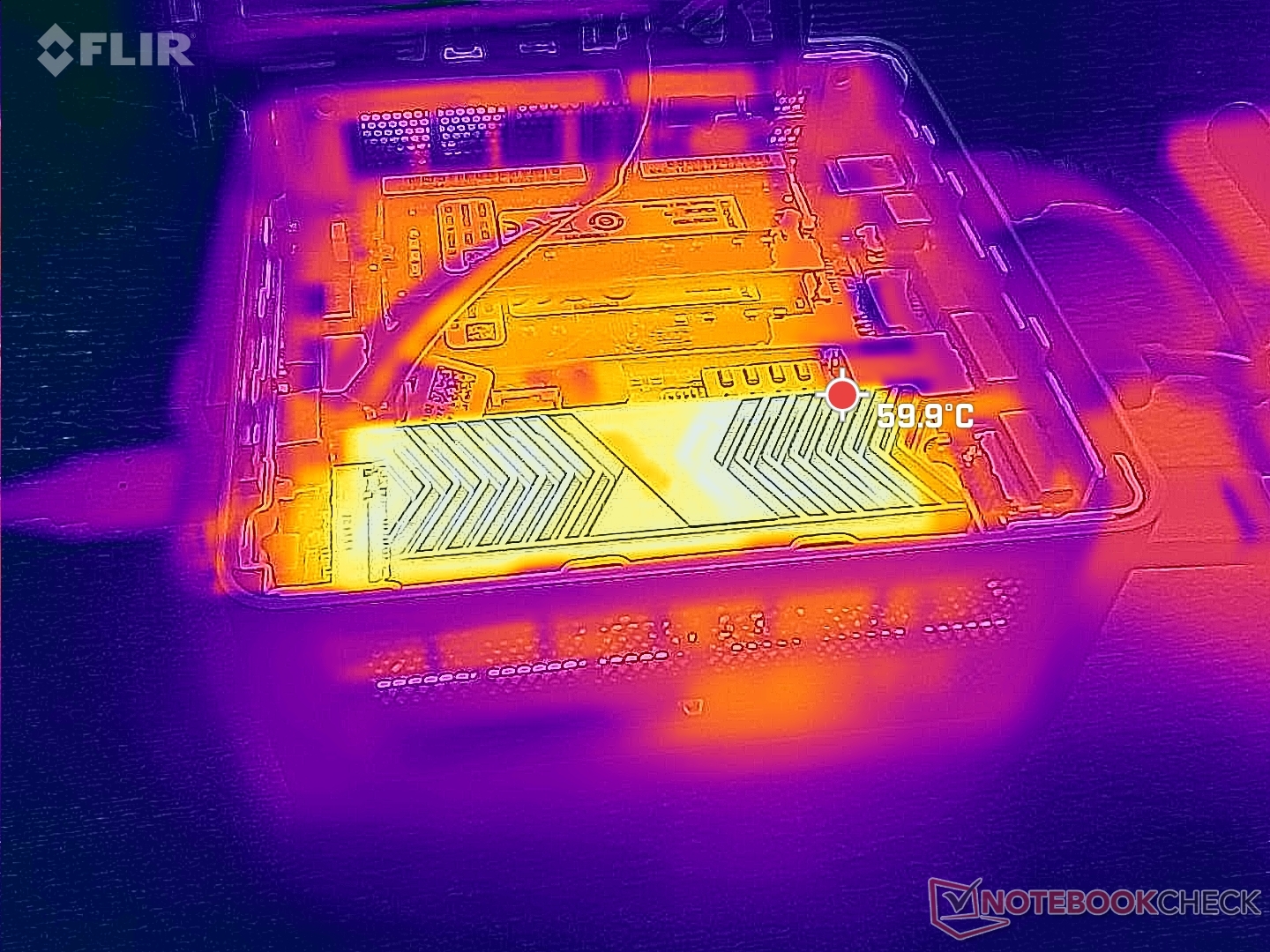

Punto caliente del disipador de calor Lexar NM800 a 60 C cuando se estresa

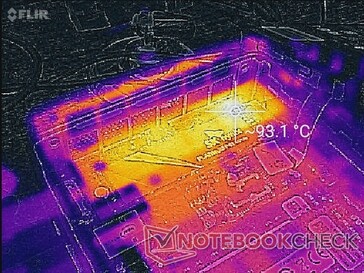

El punto caliente del SK Hynix P41 sin pecado térmico es mucho más caliente a 93 C cuando se estresa

Disk Throttling: DiskSpd Read Loop, Queue Depth 8

Lexar NM800 Pro 2 TB : Ø7044 (6476.06-7085.23)

SK Hynix Platinum P41 2 TB : Ø4820 (3473.07-6916.41)

Drive Performance Rating | DiskSpd | AS SSD

Drive Performance Rating - Percent
Lenovo ThinkBook Plus Gen2 Core i5 Samsung PM9A1 MZVL2512HCJQ	92.8 pt
Lexar NM800 Pro 2 TB	75.4 pt
Dell XPS 13 Plus 9320 i7-1280P OLED WDC PC SN810 512GB	72.8 pt
HP Spectre x360 13.5 14t-ef000 Micron 3400 1TB MTFDKBA1T0TFH	70.2 pt
SK Hynix Platinum P41 2 TB	65.2 pt
Microsoft Surface Pro 8, i7-1185G7 Toshiba KBG40ZNS256G NVMe	41.4 pt

DiskSpd
seq read
Lenovo ThinkBook Plus Gen2 Core i5 Samsung PM9A1 MZVL2512HCJQ	4191 (4183.82^min - 4190.96^max) MB/s +52%
Dell XPS 13 Plus 9320 i7-1280P OLED WDC PC SN810 512GB	3747 (3711.67^min - 3747.4^max) MB/s +36%
HP Spectre x360 13.5 14t-ef000 Micron 3400 1TB MTFDKBA1T0TFH	3502 (3461.77^min - 3502.37^max) MB/s +27%
Lexar NM800 Pro 2 TB	2762 (2741.82^min - 2762.09^max) MB/s
SK Hynix Platinum P41 2 TB	2726 (2710.39^min - 2725.88^max) MB/s -1%
Microsoft Surface Pro 8, i7-1185G7 Toshiba KBG40ZNS256G NVMe	1770 (1735.81^min - 1770.42^max) MB/s -36%
seq write
Lenovo ThinkBook Plus Gen2 Core i5 Samsung PM9A1 MZVL2512HCJQ	4158 (4124.82^min - 4157.89^max) MB/s +17%
Lexar NM800 Pro 2 TB	3553 (3226.47^min - 3553.02^max) MB/s
HP Spectre x360 13.5 14t-ef000 Micron 3400 1TB MTFDKBA1T0TFH	3495 (3351.26^min - 3494.69^max) MB/s -2%
Dell XPS 13 Plus 9320 i7-1280P OLED WDC PC SN810 512GB	3470 (3416.05^min - 3470.37^max) MB/s -2%
SK Hynix Platinum P41 2 TB	2303 (2258.1^min - 2303.1^max) MB/s -35%
Microsoft Surface Pro 8, i7-1185G7 Toshiba KBG40ZNS256G NVMe	1324 (1199.03^min - 1323.72^max) MB/s -63%
seq q8 t1 read
Lexar NM800 Pro 2 TB	7056 (6103.55^min - 7056.44^max) MB/s
SK Hynix Platinum P41 2 TB	6835 (6096.6^min - 6835^max) MB/s -3%
Lenovo ThinkBook Plus Gen2 Core i5 Samsung PM9A1 MZVL2512HCJQ	6719 (6417.91^min - 6718.86^max) MB/s -5%
HP Spectre x360 13.5 14t-ef000 Micron 3400 1TB MTFDKBA1T0TFH	6680 (5632.95^min - 6680.12^max) MB/s -5%
Dell XPS 13 Plus 9320 i7-1280P OLED WDC PC SN810 512GB	6656 (5809.03^min - 6655.73^max) MB/s -6%
Microsoft Surface Pro 8, i7-1185G7 Toshiba KBG40ZNS256G NVMe	2260 (1924^min - 2259.89^max) MB/s -68%
seq q8 t1 write
Lexar NM800 Pro 2 TB	5290 (5252.49^min - 5289.55^max) MB/s
HP Spectre x360 13.5 14t-ef000 Micron 3400 1TB MTFDKBA1T0TFH	4914 (4664.7^min - 4914.05^max) MB/s -7%
Lenovo ThinkBook Plus Gen2 Core i5 Samsung PM9A1 MZVL2512HCJQ	4910 (4880.17^min - 4910.06^max) MB/s -7%
Dell XPS 13 Plus 9320 i7-1280P OLED WDC PC SN810 512GB	4468 (4431.23^min - 4467.85^max) MB/s -16%
SK Hynix Platinum P41 2 TB	4278 (4242.54^min - 4277.6^max) MB/s -19%
Microsoft Surface Pro 8, i7-1185G7 Toshiba KBG40ZNS256G NVMe	1588 (1424.3^min - 1588.17^max) MB/s -70%
4k q1 t1 read
Lenovo ThinkBook Plus Gen2 Core i5 Samsung PM9A1 MZVL2512HCJQ	88 (87.7^min - 87.99^max) MB/s +14%
Lexar NM800 Pro 2 TB	77 (76.58^min - 77^max) MB/s
Dell XPS 13 Plus 9320 i7-1280P OLED WDC PC SN810 512GB	67.5 (65.71^min - 67.48^max) MB/s -12%
Microsoft Surface Pro 8, i7-1185G7 Toshiba KBG40ZNS256G NVMe	55.7 (54.81^min - 55.71^max) MB/s -28%
SK Hynix Platinum P41 2 TB	50 (49.75^min - 50.01^max) MB/s -35%
HP Spectre x360 13.5 14t-ef000 Micron 3400 1TB MTFDKBA1T0TFH	44.4 (36.52^min - 44.39^max) MB/s -42%
4k q1 t1 write
Lenovo ThinkBook Plus Gen2 Core i5 Samsung PM9A1 MZVL2512HCJQ	223 (222.73^min - 223.36^max) MB/s +41%
Dell XPS 13 Plus 9320 i7-1280P OLED WDC PC SN810 512GB	170.9 (165.47^min - 170.92^max) MB/s +8%
Lexar NM800 Pro 2 TB	157.8 (143.9^min - 157.8^max) MB/s
SK Hynix Platinum P41 2 TB	155.7 (138.58^min - 155.74^max) MB/s -1%
HP Spectre x360 13.5 14t-ef000 Micron 3400 1TB MTFDKBA1T0TFH	150.2 (146.12^min - 150.2^max) MB/s -5%
Microsoft Surface Pro 8, i7-1185G7 Toshiba KBG40ZNS256G NVMe	139 (135.15^min - 138.9^max) MB/s -12%
4k q32 t16 read
Lenovo ThinkBook Plus Gen2 Core i5 Samsung PM9A1 MZVL2512HCJQ	2191 (917.05^min - 2191.02^max) MB/s +106%
SK Hynix Platinum P41 2 TB	1175 (1165.82^min - 1174.98^max) MB/s +10%
Lexar NM800 Pro 2 TB	1065 (986.8^min - 1065.42^max) MB/s
HP Spectre x360 13.5 14t-ef000 Micron 3400 1TB MTFDKBA1T0TFH	1045 (950.02^min - 1044.68^max) MB/s -2%
Microsoft Surface Pro 8, i7-1185G7 Toshiba KBG40ZNS256G NVMe	805 (800.4^min - 804.86^max) MB/s -24%
Dell XPS 13 Plus 9320 i7-1280P OLED WDC PC SN810 512GB	540 (532.43^min - 540.23^max) MB/s -49%
4k q32 t16 write
Lenovo ThinkBook Plus Gen2 Core i5 Samsung PM9A1 MZVL2512HCJQ	1403 (710.77^min - 1403.25^max) MB/s +171%
SK Hynix Platinum P41 2 TB	584 (569.81^min - 583.72^max) MB/s +13%
Lexar NM800 Pro 2 TB	517 (461.2^min - 517.09^max) MB/s
HP Spectre x360 13.5 14t-ef000 Micron 3400 1TB MTFDKBA1T0TFH	507 (497.24^min - 507.37^max) MB/s -2%
Dell XPS 13 Plus 9320 i7-1280P OLED WDC PC SN810 512GB	416 (398.57^min - 416.29^max) MB/s -20%
Microsoft Surface Pro 8, i7-1185G7 Toshiba KBG40ZNS256G NVMe	384 (378.78^min - 383.65^max) MB/s -26%

AS SSD
Score Total
Lenovo ThinkBook Plus Gen2 Core i5 Samsung PM9A1 MZVL2512HCJQ	5792 Points +28%
Dell XPS 13 Plus 9320 i7-1280P OLED WDC PC SN810 512GB	5114 Points +13%
SK Hynix Platinum P41 2 TB	4976 Points +10%
HP Spectre x360 13.5 14t-ef000 Micron 3400 1TB MTFDKBA1T0TFH	4672 Points +3%
Lexar NM800 Pro 2 TB	4532 Points
Microsoft Surface Pro 8, i7-1185G7 Toshiba KBG40ZNS256G NVMe	2566 Points -43%
Score Read
Lenovo ThinkBook Plus Gen2 Core i5 Samsung PM9A1 MZVL2512HCJQ	2307 Points +46%
SK Hynix Platinum P41 2 TB	1719 Points +9%
Lexar NM800 Pro 2 TB	1577 Points
HP Spectre x360 13.5 14t-ef000 Micron 3400 1TB MTFDKBA1T0TFH	1521 Points -4%
Dell XPS 13 Plus 9320 i7-1280P OLED WDC PC SN810 512GB	1451 Points -8%
Microsoft Surface Pro 8, i7-1185G7 Toshiba KBG40ZNS256G NVMe	1184 Points -25%
Score Write
Dell XPS 13 Plus 9320 i7-1280P OLED WDC PC SN810 512GB	3046 Points +38%
HP Spectre x360 13.5 14t-ef000 Micron 3400 1TB MTFDKBA1T0TFH	2507 Points +13%
SK Hynix Platinum P41 2 TB	2499 Points +13%
Lenovo ThinkBook Plus Gen2 Core i5 Samsung PM9A1 MZVL2512HCJQ	2371 Points +7%
Lexar NM800 Pro 2 TB	2210 Points
Microsoft Surface Pro 8, i7-1185G7 Toshiba KBG40ZNS256G NVMe	818 Points -63%
Seq Read
Dell XPS 13 Plus 9320 i7-1280P OLED WDC PC SN810 512GB	5411.56 MB/s +20%
Lenovo ThinkBook Plus Gen2 Core i5 Samsung PM9A1 MZVL2512HCJQ	5403 MB/s +20%
HP Spectre x360 13.5 14t-ef000 Micron 3400 1TB MTFDKBA1T0TFH	4851.77 MB/s +7%
SK Hynix Platinum P41 2 TB	4633.49 MB/s +3%
Lexar NM800 Pro 2 TB	4517.69 MB/s
Microsoft Surface Pro 8, i7-1185G7 Toshiba KBG40ZNS256G NVMe	1972 MB/s -56%
Seq Write
Lenovo ThinkBook Plus Gen2 Core i5 Samsung PM9A1 MZVL2512HCJQ	3792 MB/s +32%
Lexar NM800 Pro 2 TB	2877.17 MB/s
Dell XPS 13 Plus 9320 i7-1280P OLED WDC PC SN810 512GB	2530.01 MB/s -12%
SK Hynix Platinum P41 2 TB	2186.99 MB/s -24%
HP Spectre x360 13.5 14t-ef000 Micron 3400 1TB MTFDKBA1T0TFH	1910.85 MB/s -34%
Microsoft Surface Pro 8, i7-1185G7 Toshiba KBG40ZNS256G NVMe	856 MB/s -70%
4K Read
Lenovo ThinkBook Plus Gen2 Core i5 Samsung PM9A1 MZVL2512HCJQ	80.4 MB/s +4%
Lexar NM800 Pro 2 TB	77.67 MB/s
Dell XPS 13 Plus 9320 i7-1280P OLED WDC PC SN810 512GB	70.31 MB/s -9%
HP Spectre x360 13.5 14t-ef000 Micron 3400 1TB MTFDKBA1T0TFH	61.75 MB/s -20%
Microsoft Surface Pro 8, i7-1185G7 Toshiba KBG40ZNS256G NVMe	56.7 MB/s -27%
SK Hynix Platinum P41 2 TB	43.25 MB/s -44%
4K Write
Dell XPS 13 Plus 9320 i7-1280P OLED WDC PC SN810 512GB	232.86 MB/s +14%
Lexar NM800 Pro 2 TB	204.7 MB/s
Lenovo ThinkBook Plus Gen2 Core i5 Samsung PM9A1 MZVL2512HCJQ	195.1 MB/s -5%
Microsoft Surface Pro 8, i7-1185G7 Toshiba KBG40ZNS256G NVMe	176.4 MB/s -14%
HP Spectre x360 13.5 14t-ef000 Micron 3400 1TB MTFDKBA1T0TFH	164.04 MB/s -20%
SK Hynix Platinum P41 2 TB	83.97 MB/s -59%
4K-64 Read
Lenovo ThinkBook Plus Gen2 Core i5 Samsung PM9A1 MZVL2512HCJQ	1687 MB/s +61%
SK Hynix Platinum P41 2 TB	1212.13 MB/s +16%
Lexar NM800 Pro 2 TB	1047.14 MB/s
HP Spectre x360 13.5 14t-ef000 Micron 3400 1TB MTFDKBA1T0TFH	974.07 MB/s -7%
Microsoft Surface Pro 8, i7-1185G7 Toshiba KBG40ZNS256G NVMe	930 MB/s -11%
Dell XPS 13 Plus 9320 i7-1280P OLED WDC PC SN810 512GB	839.87 MB/s -20%
4K-64 Write
Dell XPS 13 Plus 9320 i7-1280P OLED WDC PC SN810 512GB	2560.31 MB/s +49%
SK Hynix Platinum P41 2 TB	2196.1 MB/s +28%
HP Spectre x360 13.5 14t-ef000 Micron 3400 1TB MTFDKBA1T0TFH	2151.98 MB/s +25%
Lenovo ThinkBook Plus Gen2 Core i5 Samsung PM9A1 MZVL2512HCJQ	1797 MB/s +5%
Lexar NM800 Pro 2 TB	1717.84 MB/s
Microsoft Surface Pro 8, i7-1185G7 Toshiba KBG40ZNS256G NVMe	557 MB/s -68%
Access Time Read
Dell XPS 13 Plus 9320 i7-1280P OLED WDC PC SN810 512GB	0.082 ms * -447%
Microsoft Surface Pro 8, i7-1185G7 Toshiba KBG40ZNS256G NVMe	0.036 ms * -140%
SK Hynix Platinum P41 2 TB	0.036 ms * -140%
Lenovo ThinkBook Plus Gen2 Core i5 Samsung PM9A1 MZVL2512HCJQ	0.035 ms * -133%
HP Spectre x360 13.5 14t-ef000 Micron 3400 1TB MTFDKBA1T0TFH	0.031 ms * -107%
Lexar NM800 Pro 2 TB	0.015 ms *
Access Time Write
Microsoft Surface Pro 8, i7-1185G7 Toshiba KBG40ZNS256G NVMe	0.156 ms * -174%
SK Hynix Platinum P41 2 TB	0.11 ms * -93%
HP Spectre x360 13.5 14t-ef000 Micron 3400 1TB MTFDKBA1T0TFH	0.066 ms * -16%
Lexar NM800 Pro 2 TB	0.057 ms *
Dell XPS 13 Plus 9320 i7-1280P OLED WDC PC SN810 512GB	0.049 ms * +14%
Lenovo ThinkBook Plus Gen2 Core i5 Samsung PM9A1 MZVL2512HCJQ	0.021 ms * +63%
