chasis de coche RC impreso en 3D: Los fabricantes desarrollan un diseño modular diy
Seis meses de desarrollo: De frágil prototipo a chasis rc duradero
El colectivo de fabricantes curv lab pasó seis meses desarrollando un chasis totalmente imprimible en 3D para coches de RC. Los primeros prototipos no tardaron en mostrar sus puntos débiles: los componentes de la transmisión fallaban bajo carga, la geometría de la suspensión estaba mal diseñada y algunas piezas incluso se rompieron durante las primeras pruebas serias. Esos contratiempos acabaron impulsando las siguientes iteraciones. El resultado es un chasis de RC imprimible mucho más duradero y capaz de soportar las pruebas del mundo real.
Diseño modular: Sustituya las piezas rotas en lugar de reimprimirlo todo
Otra característica destacada es que algunas partes del sistema pueden repararse fácilmente. Un buen ejemplo son los soportes de la suspensión, que pueden sustituirse sin tener que reimprimir todo el chasis. Esto facilita la experimentación con diferentes configuraciones de amortiguadores. Los usuarios también pueden imprimir y colocar sus propios diseños personalizados.
PETG como material de elección
El equipo seleccionó el PETG como material principal, un plástico que ofrece un buen equilibrio entre resistencia y flexibilidad sin dejar de ser fácil de imprimir. Algunos componentes expuestos a una mayor tensión tuvieron que ser rediseñados y reforzados. Para lograrlo, se optimizaron aún más los grosores de las paredes y los patrones de relleno.
Problemas de transmisión resueltos: Los diferenciales GPM sustituyen a los soportes de cojinetes de plástico
La transmisión resultó ser uno de los retos más complicados. En las primeras versiones, los rodamientos de bolas de acero se desgastaban rápidamente o incluso destruían los soportes de plástico más blandos. La solución fue sustituir las piezas sometidas a grandes esfuerzos por componentes de acero disponibles en el mercado, incluidos los diferenciales GPM, que demostraron ser mucho más duraderos.
Los ejes de transmisión también causaron problemas al principio, rompiéndose ocasionalmente bajo carga de torsión. El equipo lo solucionó cambiando la orientación de la impresión a una alineación longitudinal, lo que aumentó enormemente la resistencia estructural de los ejes.
Proyecto de código abierto: Archivos de impresión, listas de piezas y guía de montaje

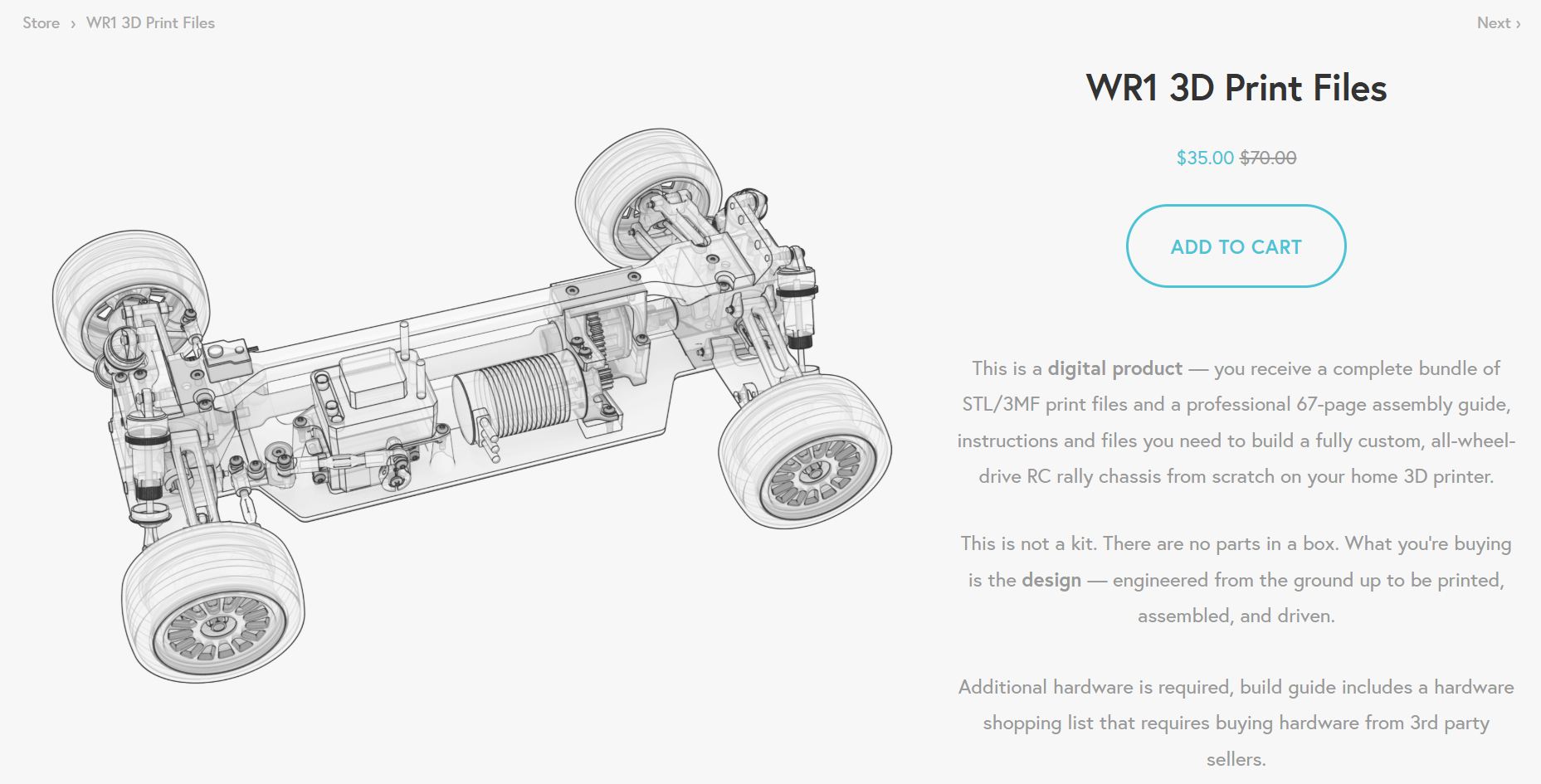

En un principio, todos los archivos de impresión, las instrucciones de montaje y las listas de piezas estaban disponibles de forma gratuita. Mientras tanto, el equipo ha empezado a vender al menos los archivos de impresión. Los archivos 3D del chasis -llamado WR1- cuestan actualmente 35 dólares.
El paquete incluye los archivos STL/3MF, así como una detallada guía de construcción de 67 páginas en la que se explica cómo montar desde cero un chasis completo de rally RC AWD a escala 1/8 utilizando una impresora 3D doméstica.
En el sitio web del proyecto https://www.curvlab.com/las instrucciones de montaje y una lista de la compra de todas las piezas adicionales necesarias aún parecen estar disponibles de forma gratuita. El equipo califica la construcción como de nivel principiante. Se estima que la impresión de todas las piezas llevará unas 17 horas, mientras que el montaje final sólo debería llevar alrededor de 1,5 horas.
