Intel HD Graphics 5500

Intel HD Graphics 5500

La Intel HD Graphics 5500 (GT2) es una tarjeta de vídeo Broadwell integrada revelada el primer trimestre de 2015. Puede ser encontrada en varios SoCs ULV (TDP de 15 W) como el Core i5-5200U o i7-5600U. Mientras que los chips Core i5 y Core i7 tienen 24 EUs, la versión Core i3 ofrece solo 23 EUs. Dependiendo de la CPU específica, la velocidad máxima de la GPU varía entre 850 y 950 MHz.

Arquitectura y Recursos

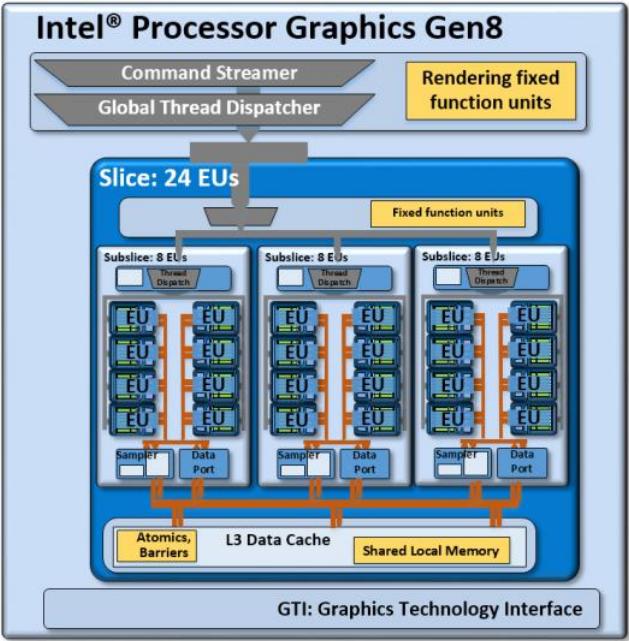

Broadwell tiene una GPU basada en la arquitectura Intel Gen8, que ha sido optimizada en varios aspectos en comparación con la anterior Gen7.5 (Haswell). Inter alia, los shader arrays llamados "subslice" fueron reorganizados y ahora ofrecen 8 Unidades de Ejecución (EUs) cada uno. Tres subslices forman un "slice" para un total de 24 EUs. Combinado con otras mejoras como caches L1 más grandes y un frontend optimizado, la GPU integrada se ha vuelto más veloz y más eficiente que su predecesora.

La HD Graphics 5500 representa la versión de gama media de la familia de GPUs Broadwell y consiste de un slice con 48 EUs. Además, también hay una variante de gama baja (GT1, 12 EUs) así como modelos de gama más alta (GT3/GT3e + eDRAM, 48 EUs).

Todas las GPUs Broadwell soportan OpenCL 2.0 y DirectX 11.2. El motor de vídeo ahora puede decodificar H.265 usando el hardware de función fijo así como los shaders de GPU disponibles. Hasta tres pantallas pueden ser conectado mediante DP 1.2/eDP 1.3 (máx. 3840 x 2160 @ 60 Hz) o HDMI 1.4a (máx. 3840 x 2160 @ 24 Hz). Sin embargo, el HDMI 2.0 no es soportado.

Rendimiento

Dependiendo de la CPU específica, la velocidad máxima de la GPU varía entre 850 y 950 MHz. Debido al bajo TDP, sin embargo, la velocidad promedio en aplicaciones 3D será un poco inferior.

Equipada con una memoria de dos canales, la HD Graphics 5500 supera a la HD Graphics 4400 (Haswell, 20 EUs) por 20 - 25 por ciento y también supera a la HD Graphics 5000 (Haswell, 40 EUs). Sin embargo, incluso una GeForce 820M de gama baja dedicada es cerca de 10 - 30 por ciento más veloz que una HD 5500. Los juegos de 2014/2015 a menudo se ejecutarán de forma fluente solo con configuraciones (muy) bajas.

Consumo de Energía

Utilizando un nuevo proceso de 14 nm, los chips Broadwell ULV son especificados con un TDP solo de 15 W y, por tanto adecuados para ultrabooks delgados. El TDP es flexible y puede ser reducido (7,5 o 10 W), lo cual tiene un impacto significante en el rendimiento.

FabricanteIntel
HD Graphics Serie
HD Graphics P530 24 @ 350 - 1050 (Boost) MHz64/128 Bit
HD Graphics 5600 24 @ 300 - 1050 (Boost) MHz64/128 Bit
HD Graphics 6000 48 @ 300 - 1000 (Boost) MHz64/128 Bit
HD Graphics 4600 20 @ 200 - 1350 (Boost) MHz64/128 Bit
HD Graphics 5500 24 @ 300 - 950 (Boost) MHz64/128 Bit
HD Graphics 5000 40 @ 200 - 1100 (Boost) MHz64/128 Bit
HD Graphics 4400 20 @ 200 - 1100 (Boost) MHz64/128 Bit
HD Graphics 5300 24 @ 100 - 900 (Boost) MHz64/128 Bit
HD Graphics 4000 16 @ 350 - 1350 (Boost) MHz64/128 Bit
HD Graphics (Broadwell) 12 @ 100 - 850 (Boost) MHz64/128 Bit
HD Graphics 4200 20 @ 200 - 850 (Boost) MHz64/128 Bit
HD Graphics (Skylake) 12 @ 300 - 800 (Boost) MHz64/128 Bit
HD Graphics 405 (Braswell) 16 @ 320 - 700 (Boost) MHz64/128 Bit
HD Graphics (Braswell) 16 @ 320 - 700 (Boost) MHz64/128 Bit
HD Graphics 400 (Braswell) 12 @ 320 - 640 (Boost) MHz64/128 Bit
HD Graphics (Haswell) 10 @ 200 - 1000 (Boost) MHz64/128 Bit
HD Graphics (Cherry Trail) 16 @ 200 - 600 (Boost) MHz64/128 Bit
HD Graphics 3000 12 @ 350 - 1350 (Boost) MHz64/128 Bit
HD Graphics 2500 6 @ 650 - 1150 (Boost) MHz64/128 Bit
HD Graphics (Ivy Bridge) 6 @ 350 - 1100 (Boost) MHz64/128 Bit
HD Graphics 2000 6 @ 850/1100 - 1350 (Boost) MHz64/128 Bit
HD Graphics (Sandy Bridge) 6 @ 350 - 1100 (Boost) MHz64/128 Bit
HD Graphics (Bay Trail) 4 @ 311 - 896 (Boost) MHz32/64/128 Bit
Nombre CódigoBroadwell GT2
ArquitecturaBroadwell
Pipelines24 - unificado
Velocidad del núcleo300 - 950 (Boost) MHz
Ancho de Bus de Memoria64/128 Bit
Memoria Compartidasi
DirectXDirectX 12 (FL 11_1)
Conteo de Transistores1300 Millón
tecnología14 nm
CaracterísticasQuick Sync
Fecha de Anuncio05.01.2015
CPUGPU Base SpeedGPU Boost / Turbo
Intel Core i7-5600U2 x 2600 MHz, 15 W300 MHz950 MHz
Intel Core i7-5500U2 x 2400 MHz, 15 W300 MHz950 MHz
Intel Core i5-5300U2 x 2300 MHz, 15 W300 MHz900 MHz
» show 5 more
min. - max.300 - 300 MHz850 - 950 MHz

Benchmarks

3DMark - Time Spy Score 2560x1440
289 Points (3%)
3DMark - Ice Storm Unlimited Graphics Score 1280x720 offscreen
min: 43391     de promedio: 58342.9     mediana: 58776 (12%)     max: 68877 Points
3DMark - Ice Storm Extreme Graphics 1920x1080
min: 27084     de promedio: 33172.2     mediana: 31022.5 (4%)     max: 40670 Points
3DMark - Cloud Gate Standard Score 1280x720
min: 3351     de promedio: 4777.3     mediana: 4790.5 (10%)     max: 6106 Points
3DMark - Cloud Gate Standard Graphics 1280x720
min: 4571     de promedio: 5863.9     mediana: 5544 (3%)     max: 7789 Points
3DMark - Fire Strike Score 1920x1080
min: 500     de promedio: 648.5     mediana: 634.5 (2%)     max: 868 Points
3DMark - Fire Strike Graphics 1920x1080
min: 535     de promedio: 693.7     mediana: 663 (2%)     max: 927 Points
3DMark - Ice Storm Standard Graphics 1280x720
min: 33288     de promedio: 50088.6     mediana: 48637 (6%)     max: 70409 Points
3DMark 11 - Performance 1280x720
min: 758     de promedio: 1087.7     mediana: 1079.5 (4%)     max: 1434 points
3DMark 11 - Performance GPU 1280x720
min: 667     de promedio: 979.5     mediana: 979 (2%)     max: 1265 points
...
AMD Radeon HD 6550D -3%
AMD Radeon R4 (Stoney Ridge) -1%
Intel HD Graphics 5500
AMD Radeon HD 6540G2 1%
AMD Radeon HD 6510G2 4%
ATI Radeon HD 5570 5%
...
NVIDIA GeForce GTX 1070 SLI (Desktop) 4258%
0%
100%
3DMark Vantage
P Result 1280x1024 +
P GPU no PhysX 1280x1024 +
3DMark 06 Standard 1280x1024 +
Unigine Heaven 3.0 - DX 11, Normal Tessellation, High Shaders 1920x1080
9.3 fps (3%)
Unigine Heaven 3.0 - OpenGL, Normal Tessellation, High Shaders 1920x1080
9.8 fps (6%)
Unigine Heaven 2.1 - high, Tesselation (normal), DirectX11 1280x1024
min: 12.4     de promedio: 15.5     mediana: 15.7 (7%)     max: 17.9 fps
SPECviewperf 11
Siemens NX 1920x1080 +
Tcvis 1920x1080 +
SolidWorks 1920x1080 +
Pro/ENGINEER 1920x1080 +
Maya 1920x1080 +
Lightwave 1920x1080 +
Ensight 1920x1080 +
SPECviewperf 12
Solidworks (sw-03) 1900x1060 +
Siemens NX (snx-02) 1900x1060 +
Showcase (showcase-01) 1900x1060 +
Medical (medical-01) 1900x1060 +
Maya (maya-04) 1900x1060 +
Energy (energy-01) 1900x1060 +
Creo (creo-01) 1900x1060 +
Catia (catia-04) 1900x1060 +
Cinebench R10 Shading 32Bit +
Cinebench R11.5 OpenGL 64Bit +
Cinebench R15
OpenGL 64Bit +
